AM263Px LaunchPad 采用一個 48 引腳以太網 PHY (DP83869HMRGZT)，該 PHY 連接到 CPSW RGMII 或一個片上可編程實時單元和工業通信子系統 (PRU-ICSS)。RGMII CPSW 端口和 ICSSM 在 AM263Px SoC 上通過內部進行引腳多路復用。有關信號內部多路復用的更多信息，請參閱引腳多路復用映射。該 PHY 配置為廣播 1Gb 操作。該 PHY 的以太網數據信號端接至 RJ45 連接器。電路板使用 RJ45 連接器來提供以太網 10/100/1000Mbps 連接，并集成電磁元件和 LED 來提供鏈路和活動指示。

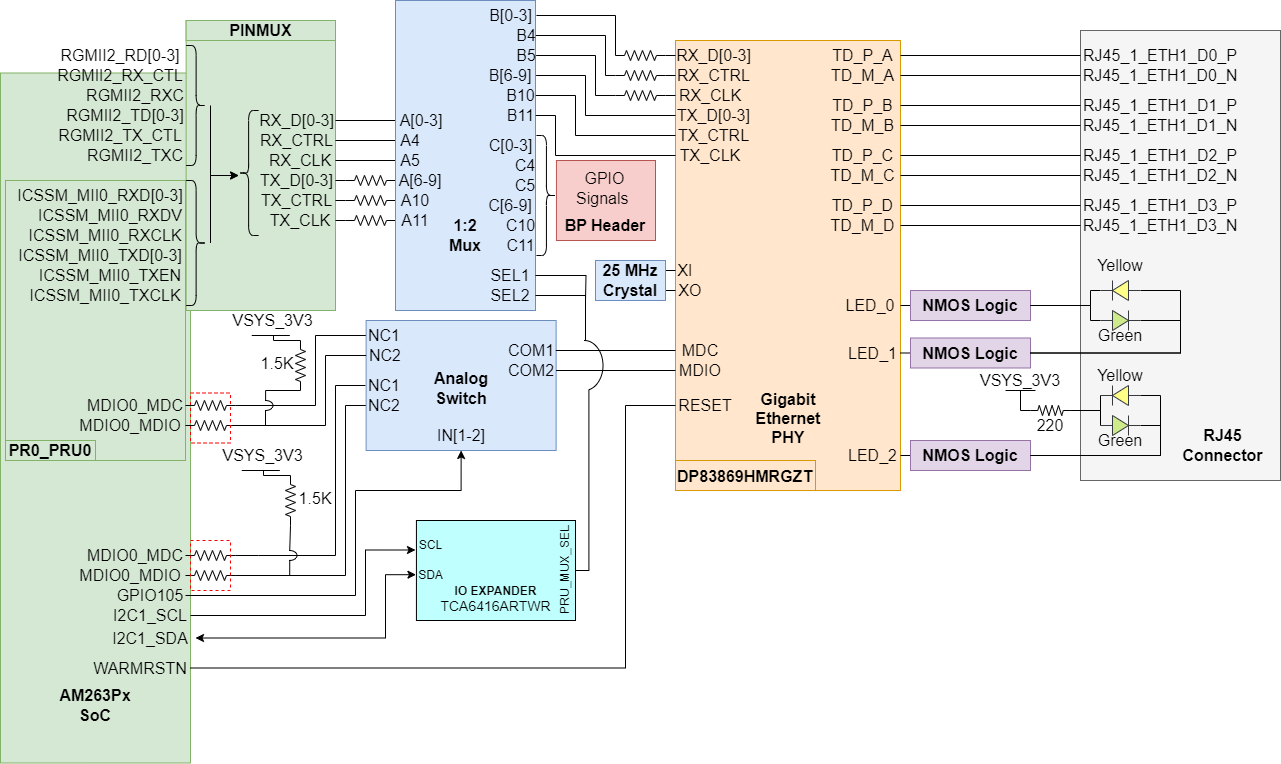

圖 3-17 以太網 PHY #2

該以太網 PHY 需要三個單獨的電源。VDDIO 是系統生成的 3.3V 電源。以太網 PHY 的 1.1V 和 2.5V 電源有專用的 LDO。

靠近 SoC 的發送時鐘和數據信號上存在串聯終端電阻器?？拷蕴W(wǎng) PHY 的接收時鐘和數據信號上存在串聯終端電阻器。

從 SoC 到 PHY 的 MDIO 信號需要將 1.5kΩ 上拉電阻器連接到 3.3V 系統電源電壓，才能正常工作。模擬開關 (TS5A23159DGSR) 負責在 CPSW MDIO/MDC 和 ICSSM MDIO/MDC 信號之間進行選擇并將其中一個信號路由至以太網 PHY。

AM263Px 內部引腳多路復用用于在 CPSW RGMII 和 ICSSM 信號之間進行選擇。然后，信號會路由至 1:2 多路復用器 (TS3DDR3812RUAR)，當 BoosterPack 應用中使用 PRU GPIO 信號時，該器件負責選擇將信號映射到以太網 PHY 或者 BP 接頭。AM263Px SoC GPIO 選擇信號可用于驅動 1:2 多路復用器。

該以太網 PHY 的復位輸入由 WARMRESET AM263Px SoC 輸出信號控制。

以太網 PHY 使用很多功能引腳用作 Strap 配置選項，以便將器件置于特定的運行模式。
