3.8 I2C
AM263Px LaunchPad 采用兩個 AM263Px SoC 內部集成電路 (I2C) 端口來用作各種目標的控制器。I2C 數據和時鐘線路需要上拉至 3.3V 系統電壓源來實現通信。

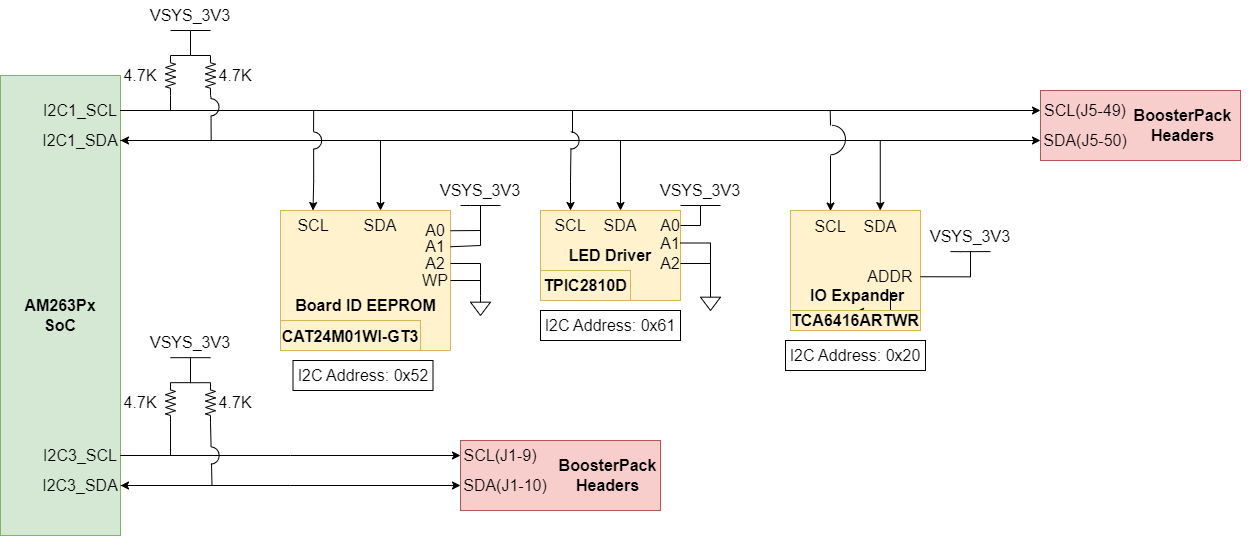

圖 3-18 I2C 目標表 3-14 I2C 尋址
| 目標 | I2C 實例 | I2C 地址位說明 | 器件尋址 | LaunchPad 配置 | I2C 地址 |
|---|---|---|---|---|---|
| 電路板 ID EEPROM | I2C1 | 器件地址的前 4 位設為 1010，接下來的兩位由 A2 和 A1 引腳設置，而第七位 a16 是最重要的內部地址位 | 0b10110[A2][A1][a16] A1 連接到 3.3V 電源 A2 連接到地 | 0b1010010 | 0x52 |
| LED 驅動器 | I2C1 | 目標地址的前四位為 1100，接下來的三個位由 A2、A1 和 A0 決定 | 0b1100[A2][A1][A0] A2/A1 連接到地 A0 連接到 3.3V 電源 | 0b1100001 | 0x61 |
| BoosterPack 接頭 | I2C1， I2C3 | 取決于目標 | |||
| 引導模式 IO 擴展器 | I2C1 | 目標地址的前 6 位設為 010000，接下來的一位由 IO 擴展器的地址引腳決定 | IO_ADDR 引腳連接到 3.3V 電源 | 0b0100001 | 0x21 |
IO 擴展器 | I2C1 | 目標地址的前 6 位設為 010000，接下來的一位由 IO 擴展器的地址引腳決定 | IO_ADDR 引腳連接到 3.3V 電源 | 0b0100001 | 0x20 |
注： 基于器件尋址固定帶有下劃線的地址位，且無法配置該地址。
