3.17 ADC 和 DAC
AM263Px LaunchPad 會將 20 路 ADC 輸入映射到 BoosterPack 接頭。該 LaunchPad 中使用的所有 ADC 輸入都受到 ESD 保護。

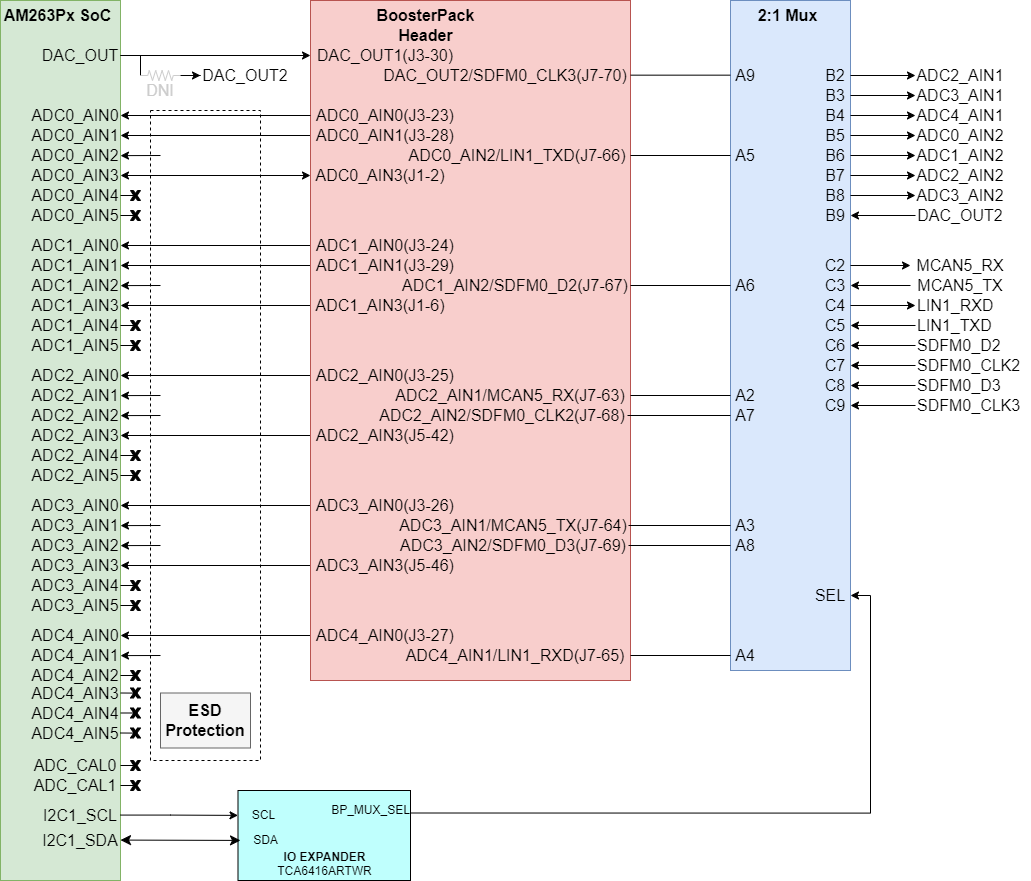

圖 3-27 ADC/DAC 信號路徑其中的七路 ADC 輸入和一個 DAC_OUT 信號實例會連接到 2:1 多路復用器 (TS3DDR3812RUAR) 來提供備選的 BoosterPack 功能。多路復用器的選擇線路由 AM263Px SoC GPIO 信號驅動。
表 3-20 ADC BoosterPack 多路復用器
| BP_MUX_SEL | 條件 | 多路復用器的功能 |
|---|---|---|
| 低電平 | 已選擇 ADC 輸入/DAC_OUT | 端口 A ? 端口 B |
| 高電平 | 已選擇備選 BP 功能 | 端口 A ? 端口 C |
ADC 和 DAC 需要電壓基準。AM263Px LaunchPad 具有兩個開關，讓用戶可以在 DAC 和 ADC VREF 源之間切換。

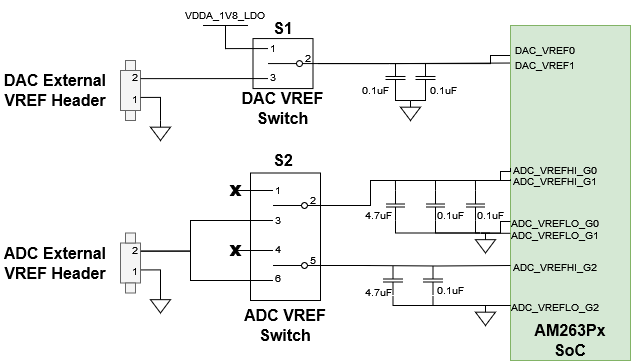

圖 3-28 ADC 和 DAC VREF 開關
DAC VREF 開關 (S1) 是一個單極雙擲開關，用于控制 AM263Px SoC 的 ADC VREF 輸入。
表 3-21 DAC VREF 開關
| DAC VREF 開關位置 | 基準選擇 |
|---|---|
| 引腳 1-2 | AM263Px 片上 LDO |
| 引腳 2-3 | 外部 DAC VREF 接頭 |
ADC VREF 開關 (S2) 包含兩個單極雙擲開關，用于控制 AM263Px SoC 的 ADC VREF 輸入。
表 3-22 ADC VREF 開關
| ADC VREF 開關位置 | 基準選擇 |
|---|---|
| 引腳 1-2 | 開路 - 允許使用 AM263Px 片上 LDO 基準 |
| 引腳 2-3 | 外部 ADC VREF 接頭 |
| 引腳 4-5 | 開路 - 允許使用 AM263Px 片上 LDO 基準 |
| 引腳 5-6 | 外部 ADC VREF 接頭 |
