3.12 MCAN
該 LaunchPad 具有一個單通道 MCAN 收發器 (TCAN1044VDRBTQ1)，后者連接到 AM263Px SoC 的 MCAN3 接口。該 MCAN 收發器具有兩個電源輸入，VIO 是收發器 3.3V 系統電平轉換電源電壓，VCC 是收發器 5V 電源電壓。SoC 的 CAN 發送數據輸入映射到收發器的 TXD，而收發器的 CAN 接收數據輸出映射到 SoC 的 MCAN RX 信號。

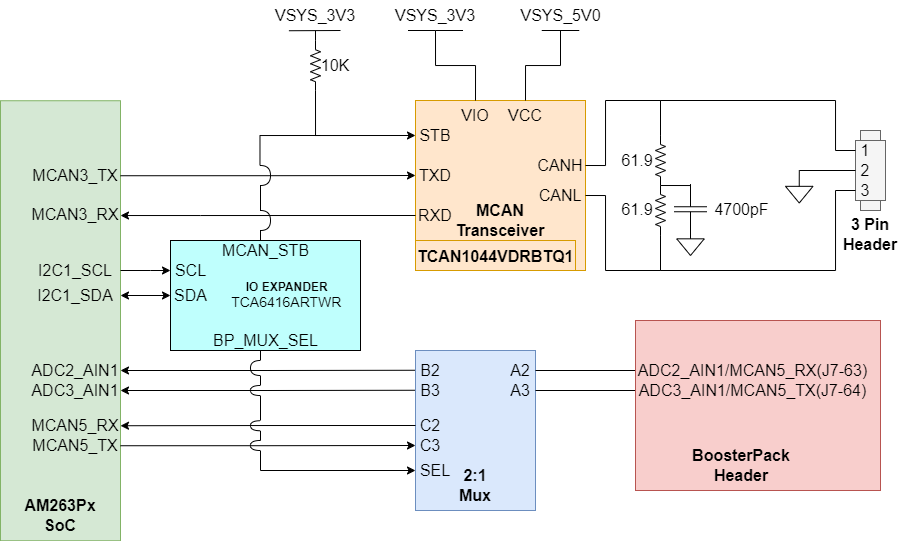

圖 3-22 MCAN 收發器和 BoosterPack 接頭該系統在 CANH 和 CANL 信號上具有 120Ω 拆分端接，用于改進 EMI 性能。分裂端接可消除開始和結束消息傳輸時出現的總線共模電壓波動，從而改善網絡的電磁輻射性能。
低電平和高電平 CAN 總線輸入輸出線路都端接至一個三引腳接頭。
待機控制信號為 AM263Px SoC GPIO 信號。STB 控制輸入具有一個上拉電阻器，用于將收發器置于低功耗待機模式，以防系統功耗過大。下表展示了 MCAN 收發器工作模式與 STB 控制輸入邏輯之間的關系。
| STB | 器件模式 | 驅動器 | 接收器 | RXD 引腳 |
|---|---|---|---|---|
| 高電平 | 低電流待機模式且總線處于喚醒狀態 | 禁用 | 低功耗接收器且總線監視器啟用 | 高電平（隱性），直到接收到有效的 WUP |
| 低電平 | 正常模式 | 啟用 | 啟用 | 鏡像總線狀態 |
MCAN5 通過一個 2:1 多路復用器連接到 BoosterPack 接頭。該多路復用器負責選擇是將 ADC 輸入還是 MCAN 信號映射到 BoosterPack 接頭。
| BP_MUX_SEL | 條件 | 多路復用器的功能 |
|---|---|---|
| 低電平 | 選擇了 ADC 輸入 | 端口 A ? 端口 B |
| 高電平 | 選擇了 MCAN TX/RX | 端口 A ? 端口 C |
