3.16 LIN
AM263Px LaunchPad 通過兩個映射到 BoosterPack 接頭的 LIN 實例支持局域互連網絡通信。
注： AM263Px 沒有板載 LIN 收發器

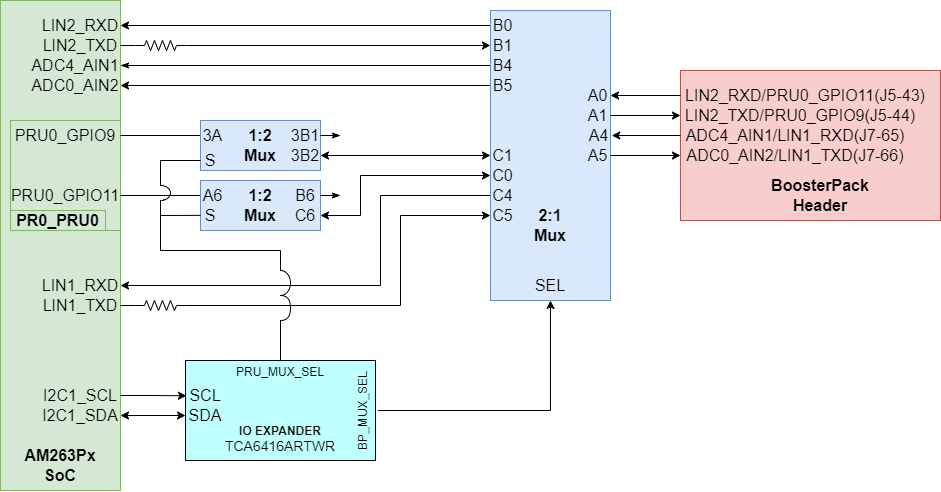

圖 3-26 LIN 實例到 BoosterPack 接頭兩個 LIN 實例都映射到備選 BoosterPack 功能 2:1 多路復用器。備選 BoosterPack 功能多路復用器還具有 ADC 輸入和 PRU0 GPIO 信號的映射。
表 3-19 LIN 2:1 多路復用器
| PRU_MUX_SEL | BP_MUX_SEL | 2:1 多路復用器的功能 | 到 BP 接頭的信號 |
|---|---|---|---|
| 高電平 | 低電平 | 端口 A ? 端口 B | LIN2TX/RX，ADC4_AIN1，ADC0_AIN2 |
| 高電平 | 高電平 | 端口 A ? 端口 C | PRU GPIO11/9，LIN1TX/RX |
| 低電平 | 低電平 | 端口 A ? 端口 B | LIN2TX/RX，ADC4_AIN1，ADC0_AIN2 |
| 低電平 | 高電平 | 端口 A ? 端口 C | NC，NC，LIN1 TX/RX |
