6.3.8.3 抽取濾波器
抽取濾波器經過排列，可提供 4 或 8 的可編程整體抽取。所有抽取濾波器都對復雜數據（來自復雜數字混頻器）進行處理，輸出具有 15 位的分辨率。抽取濾波器采用線性相位有限脈沖響應 (FIR) 濾波器來實現。表 6-12 列出了每種抽取模式的有效輸出采樣率、可用信號帶寬、輸出格式和阻帶衰減。
| 抽取設置 | ?(DEVCLK) | 輸出格式 | |||
|---|---|---|---|---|---|
| 輸出速率 (MSPS) | 最大混疊保護信號帶寬 (MHz) | 阻帶衰減 | 通帶紋波 | ||
| 無抽?。―DC 旁路） | ?(DEVCLK) | ?(DEVCLK)/2 | — | < ±0.001dB | 實信號、 12 位數據 |
| 4 倍抽取率 | ?(DEVCLK)/4 | 0.8 × ?(DEVCLK)/4 | > 90dB | < ±0.001dB | 復雜信號、 15 位數據 |
| 8 倍抽取率 | ?(DEVCLK)/8 | 0.8 × ?(DEVCLK)/8 | > 90dB | < ±0.001dB | 復雜信號、 15 位數據 |
| 16 倍抽取率 | ?(DEVCLK)/16 | 0.8 × ?(DEVCLK)/16 | > 90dB | < ±0.001dB | 復雜信號、 15 位數據 |
| 32 倍抽取率 | ?(DEVCLK)/32 | 0.8 × ?(DEVCLK)/32 | > 90dB | < ±0.001dB | 復雜信號、 15 位數據 |
圖 6-11 至 圖 6-18 提供復合抽取濾波器響應。曲線中的黑色部分代表了響應的通帶區域，也就是具備抗混疊保護功能的區域。曲線中的紅色部分體現了響應的過渡區域，同時也涵蓋了所有可能會混疊至過渡區域的頻率區域。由于過渡區域不具備抗混疊保護功能，因此建議將目標信號僅放置于濾波器響應的通帶區域內。曲線中的藍色區域表示經過抽取操作后會混疊至通帶的頻率區域，故而可將其定義為頻率響應的阻帶區域。定義阻帶衰減以充分過濾任何不需要的圖像或信號，從而防止其混疊到所需的通帶中。在模擬輸入端口（即 INA± 或 INB±）前端設置模擬濾波器。此舉一方面能對該頻段內的信號作進一步衰減；另一方面可充分降低 ADC 輸入端信號的強度，因?yàn)檫@些輸入信號可能會產生諧波、交織雜散信號或其他非預期的雜散信號，這些雜散信號會（在復數混頻和抽取操作前）混疊到目標信號頻段中。

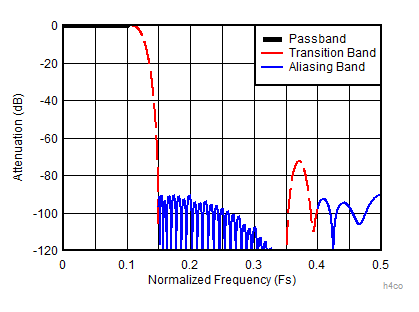

圖 6-11 4 倍抽取復合響應

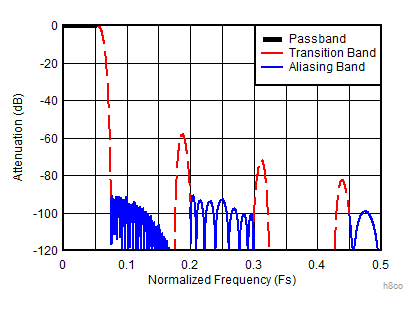

圖 6-13 8 倍抽取復合響應

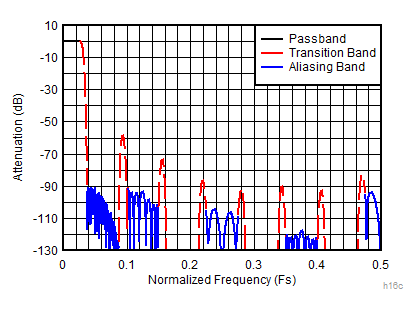

圖 6-15 16 倍抽取復合響應

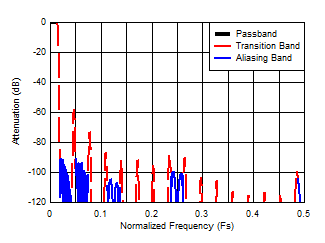

圖 6-17 32 倍抽取復合響應

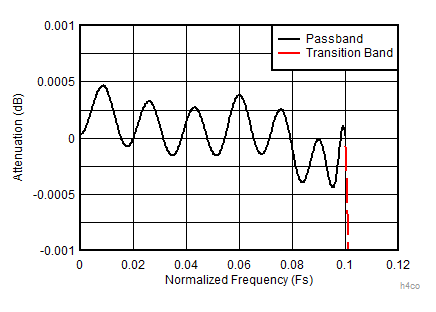

圖 6-12 4 倍抽取復合放大通帶響應

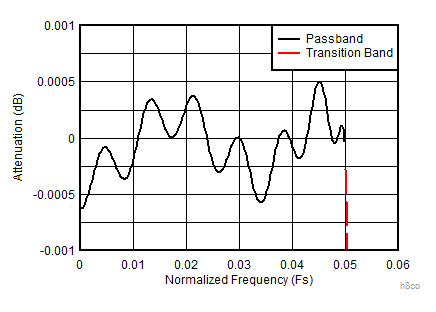

圖 6-14 8 倍抽取復合放大通帶響應

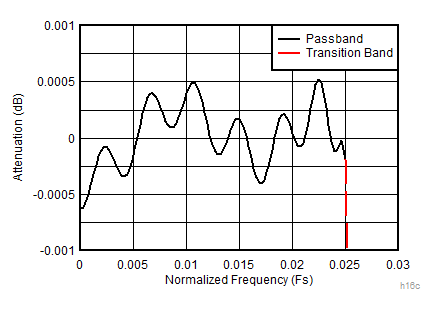

圖 6-16 16 倍抽取復合放大通帶響應

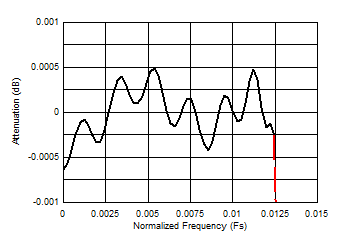

圖 6-18 32 倍抽取復合放大通帶響應為了實現最高效率，系統配置了一組高速濾波器塊與用于每個抽取設置的特定塊一起實現圖 6-11 至圖 6-18 中所示的復合響應。表 6-13 描述了用于每個抽取設置的濾波器塊組合，表 6-14 列出了每個濾波器塊的系數詳細信息和抽取因子。系數是對稱的，中心抽頭用粗體文本表示。
| 抽取設置 | 使用的濾波器塊（按操作順序列出） |
|---|---|
| 4 | CS40、CS80 |
| 8 | CS20、CS40、CS80 |
| 16 | CS10、CS20、CS40、CS80 |
| 32 | CS5、CS10、CS20、CS40、CS80 |
| 濾波器系數集（濾波器的抽取因子、比例因子） | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| CS5 (2, 2-5) | CS10 (2, 2-11) | CS20 (2, 2-14) | CS40 (2, 2-17) | CS80 (2, 2-19) | |||||
| -1 | -1 | -65 | -65 | 109 | 109 | -327 | -327 | -37 | -37 |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 9 | 9 | 577 | 577 | -837 | -837 | 2231 | 2231 | 118 | 118 |
| 16 | 1024 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| 4824 | 4824 | -8881 | -8881 | -291 | -291 | ||||
| 8192 | 0 | 0 | 0 | 0 | |||||
| 39742 | 39742 | 612 | 612 | ||||||
| 65536 | 0 | 0 | |||||||
| -1159 | -1159 | ||||||||
| 0 | 0 | ||||||||
| 2031 | 2031 | ||||||||
| 0 | 0 | ||||||||
| -3356 | -3356 | ||||||||
| 0 | 0 | ||||||||
| 5308 | 5308 | ||||||||
| 0 | 0 | ||||||||
| -8140 | -8140 | ||||||||
| 0 | 0 | ||||||||
| 12284 | 12284 | ||||||||
| 0 | 0 | ||||||||
| -18628 | -18628 | ||||||||
| 0 | 0 | ||||||||
| 29455 | 29455 | ||||||||
| 0 | 0 | ||||||||
| -53191 | -53191 | ||||||||
| 0 | 0 | ||||||||
| 166059 | 166059 | ||||||||
| 262144 | |||||||||
