6.5.1.4 SDO
SDO 信號提供讀取命令所請求的輸出數據。該輸出在寫入總線周期以及讀取總線周期的讀取位和寄存器地址部分期間具有高阻抗。
如圖 6-11 所示，每個寄存器訪問都由 24 位組成。第一個位為高電平時進行讀取，為低電平時進行寫入。
接下來的 15 位是要寫入的寄存器的地址。在寫入操作期間，最后 8 位是寫入到已尋址寄存器的數據。在讀取操作期間，SDI 上的最后 8 個位將被忽略，在此期間，SDO 將輸出來自已尋址寄存器的數據。圖 6-26 展示了串行協議詳細信息。

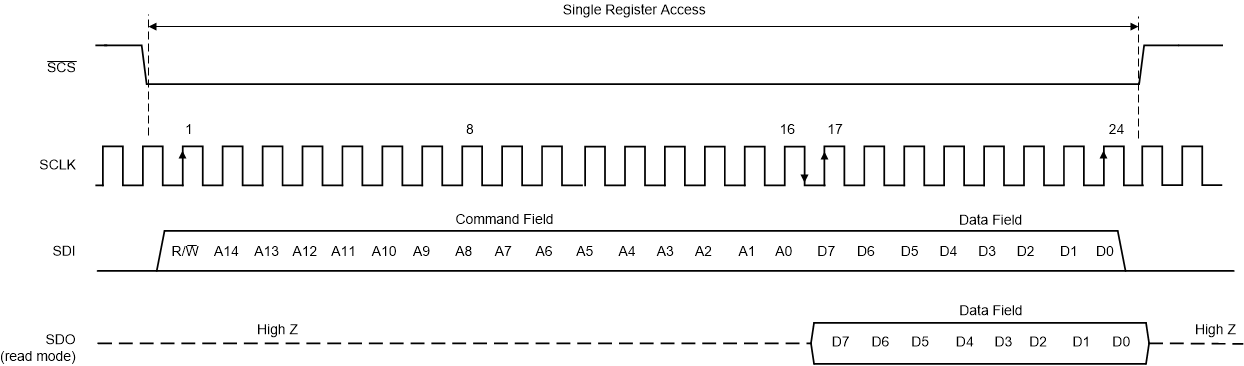

圖 6-26 串行接口協議：?jiǎn)巫x取/寫入
