7.4 電源相關建議
該器件需要兩個不同的電源電壓。VA19 電源總線需要 1.9V 直流電，VA11 和 VD11 電源總線需要 1.1V 直流電。
電源電壓必須具有低噪聲，并提供所需的電流以實現額定器件性能。
推薦的電源架構包括以下兩種：
- 使用降壓高效開關轉換器，然后進行第二級穩壓，以降低開關噪聲并提高電壓精度。
- 使用高效開關轉換器直接降低最終的 ADC 電源電壓。該方法可提供出色的效率，但必須注意盡可能降低開關噪聲，以防止 ADC 性能下降。
TI WEBENCH? Power Designer 可用于選擇和設計所需的各個電源元件：請參閱 WEBENCH? Power Designer
對于僅開關的方法，紋波濾波器經設計必須能對直流/直流轉換器的開關頻率和開關頻率的諧波進行充分的濾波。請注意，WEBENCH? 報告的開關頻率，并設計 EMI 濾波器和電容器組合，以使陷波頻率根據需要居中。每種應用對電源電壓噪聲的容忍度不同，因此沒有嚴格的紋波要求。圖 7-3 和圖 7-4 展示了這兩種方法。
FB = 鐵氧體磁珠濾波器。

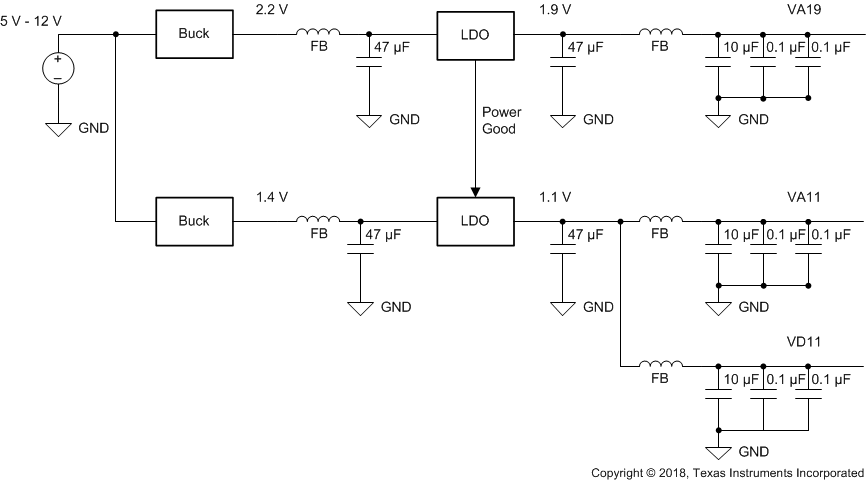

圖 7-3 LDO 線性穩壓器方法示例
紋波濾波器陷波頻率應與降壓轉換器的 fs 相匹配。
FB = 鐵氧體磁珠濾波器。

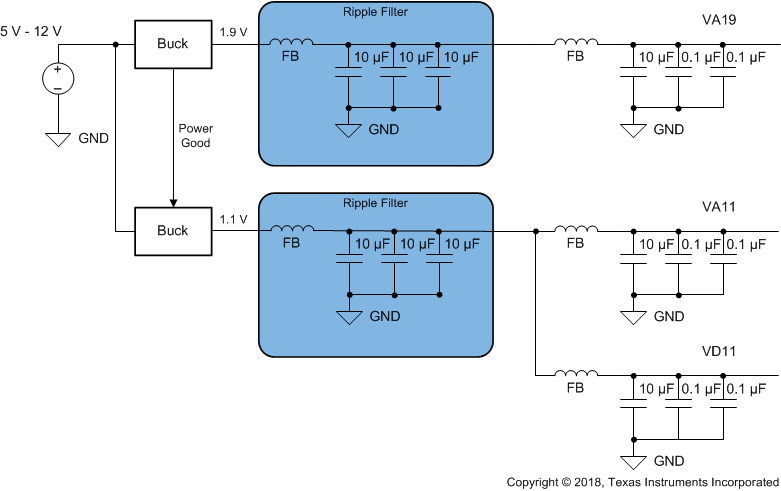

圖 7-4 僅開關的方法示例
