6.3.2 模擬輸入
器件的模擬輸入端配有內部緩沖器，可支持高輸入帶寬并能將采樣電容器干擾噪聲與輸入電路隔離。模擬輸入必須采用差分驅動，因?yàn)閱味诵盘?hào)運行會導致性能下降。支持模擬輸入的交流耦合和直流耦合。模擬輸入專為 0V 的輸入共模電壓 (VCMI) 而設計，采用單端 50Ω 電阻器將該電壓在內部端接至每個輸入引腳上的接地處 (GND)。直流耦合輸入信號的共模電壓必須滿足建議運行條件表中 VCMI 器件輸入共模要求。0V 輸入共模電壓簡化了分離式全差分放大器以及各種變壓器和平衡-非平衡變壓器的接口。該器件有一項內部模擬輸入保護功能，在超范圍輸入條件下能保護 ADC 輸入；請參閱模擬輸入保護部分。圖 6-1 提供了簡化的模擬輸入模型。

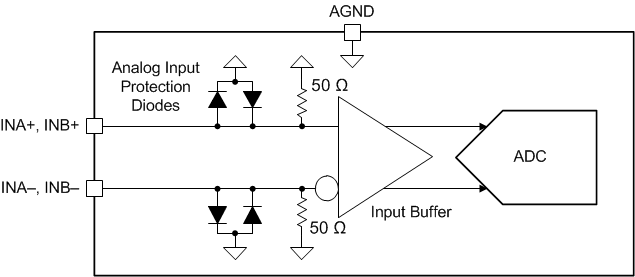

圖 6-1 ADC12DJ5200-EP 模擬輸入內部端接和保護圖使用單通道模式和雙通道模式時，模擬輸入帶寬的下降非常小。在單通道模式下可以使用模擬輸入（INA+ 和 INA– 或者 INB+ 和 INB–）。可以使用輸入多路復用器控制寄存器中的 SINGLE_INPUT 來選擇所需的輸入。切換輸入多路復用器后需要執行校準才能使更改生效。此外，可以在單通道模式下使用兩個輸入，以便使用 SINGLE_INPUT 寄存器設置分別驅動交錯式 ADC。這種模式稱為雙輸入單通道模式。雙輸入單通道模式與雙通道模式等效，但 ADC B 采樣與 ADC A（單通道模式采樣時序）異相。當選擇了單通道模式 JMODE 設置時，此模式可用。
