3 說明
ADC12DJ5200-EP 器件是一款射頻采樣千兆采樣模數轉換器 (ADC)，可對從直流到 10GHz 以上的輸入頻率進行直接采樣。ADC12DJ5200-EP 可配置為雙通道 5.2GSPS ADC 或單通道 10.4GSPS ADC。支持高達 10GHz 的可用輸入頻率范圍，可對頻率捷變系統的 L、S、C 和 X 頻帶進行直接射頻采樣。
ADC12DJ5200-EP 使用具有多達 16 個串行通道的高速 JESD204C 輸出接口，支持高達 17.16Gbps 的線路速率。通過 JESD204C 子類 1 支持確定性延遲和多器件同步。JESD204C 接口可進行配置，對線路速率和通道數進行權衡。支持 8b/10b 和 64b/66b 數據編碼方案。64b/66b 編碼支持前向糾錯 (FEC)，可改進誤碼率。此接口向后兼容 JESD204B 接收器。
無噪聲孔徑延遲調節和 SYSREF 窗口等創新的同步特性可簡化多通道應用的系統設計。提供可選的數字下變頻器 (DDC)，以便將數字信號頻譜下變頻到基帶信號并降低接口速率。可編程 FIR 濾波器可實現片上均衡。
(1) 有關更多信息，請參閱 節 10。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

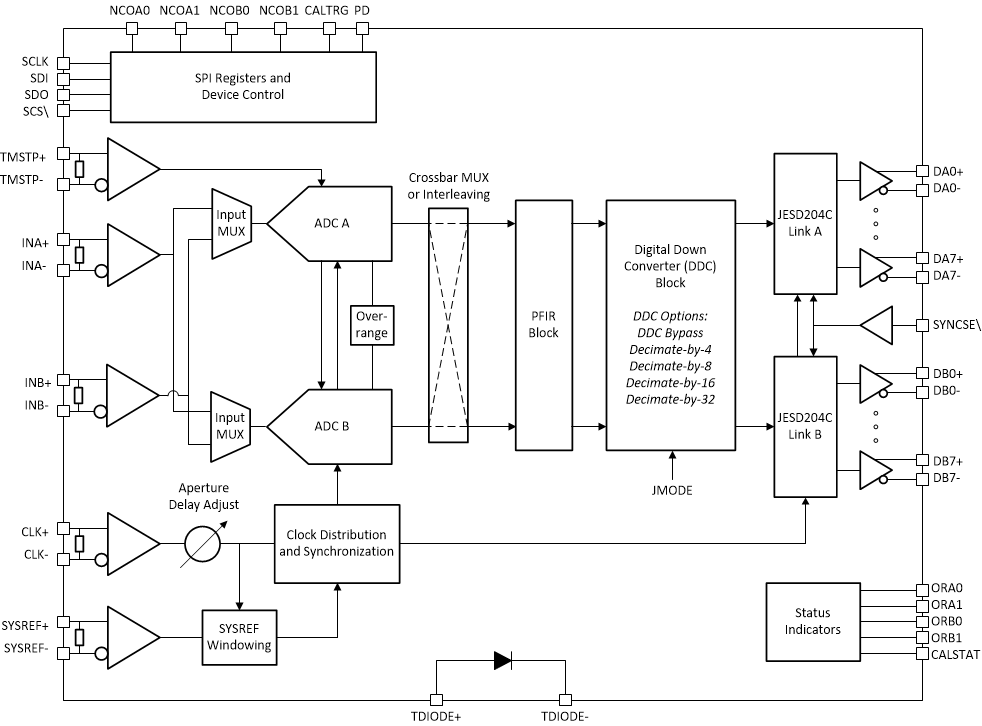

ADC12DJ5200-EP 方框圖
