6.5.1.5 流模式
串行接口支持流式讀取和寫入。在此模式下，事務的前 24 位將照常指定訪問類型、寄存器地址和數據值。只要 SCS 輸入保持在置位（邏輯低電平）狀態，讀/寫數據的額外時鐘周期就會立即傳輸。對于每次后續的 8 位流事務傳輸，寄存器地址都會自動遞增（默認）或遞減。ADDR_ASC 位（寄存器 000h，位 5 和 2）控制地址值是上升（遞增）還是下降（遞減）?？梢酝ㄟ^設置 ADDR_HOLD 位來禁用流模式（請參閱用戶 SPI 配置寄存器）。圖 6-27 展示了流模式事務詳細信息。

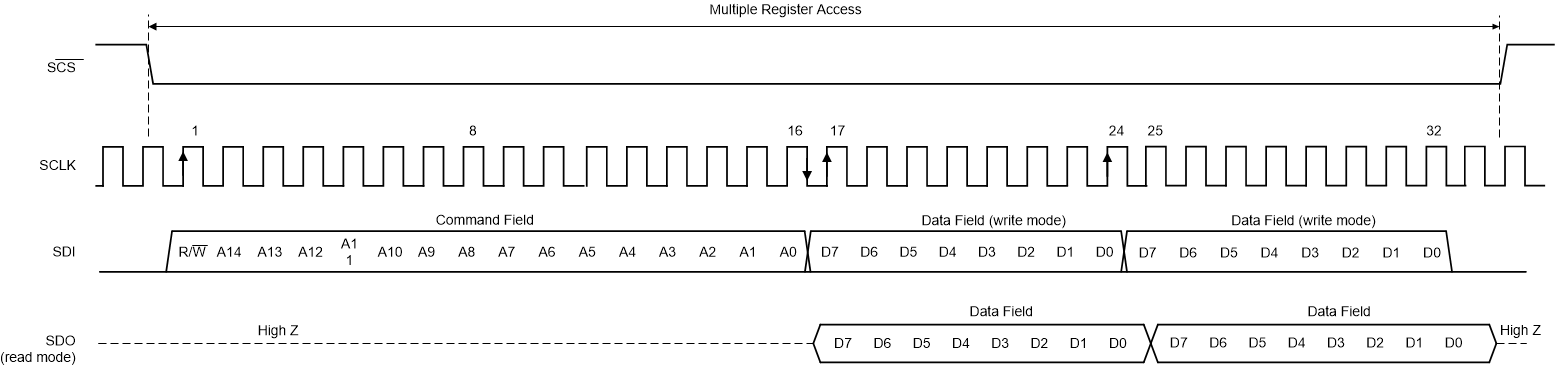

圖 6-27 串行接口協議：流式讀取/寫入有關這些寄存器的詳細信息，請參閱 SPI 寄存器映射 部分
注：
切勿在 ADC 校準期間訪問串行接口。在此期間訪問串行接口會降低器件性能，直到正確校準器件為止。對串行寄存器進行寫入或讀取操作還會降低寄存器訪問期間的動態 ADC 性能。
