ZHCSQC1E June 2022 – April 2025 ADC12DJ5200-EP
PRODUCTION DATA
ADC12DJ5200-EP 有兩種校準模式:前臺校準和后臺校準。啟動前臺校準時,ADC 會自動離線,在校準時,輸出數據變?yōu)橹虚g碼(二進制補碼中的 0x000)。后臺校準使 ADC 能夠繼續正常運行,同時通過交換不同的 ADC 內核來代替 ADC 內核,在后臺校準 ADC 內核。前臺和后臺校準模式下都提供了額外的失調電壓校準功能。此外,可以修整許多 ADC 參數以優化用戶系統中的性能。

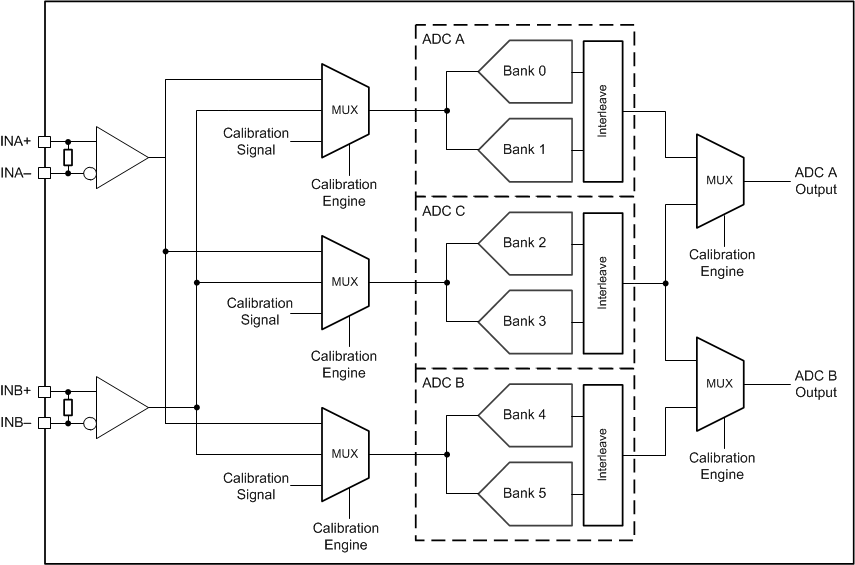

ADC12DJ5200-EP 由六個子 ADC 組成,每個子 ADC 稱為一個組,兩個組 組成一個 ADC 內核。組以異相采樣方式進行采樣,因此每個 ADC 內核都是雙向交錯的。六個組構成三個 ADC 內核,稱為 ADC A、ADC B 和 ADC C。在前臺校準模式下,ADC A 對 INA± 進行采樣,ADC B 在雙通道模式下對 INB± 進行采樣,ADC A 與 ADC B 在單通道模式下對 INA±(或 INB±)進行采樣。在后臺校準模式下,第三個 ADC 內核 ADC C 會定期交換,用于在不中斷操作的情況下對 ADC A 和 ADC B 進行校準。圖 6-25 提供了校準系統圖,包括標記構成每個 ADC 內核的組。執行校準時,會根據內部生成的校準信號校準每組的線性度、增益和偏移電壓。校準期間,前臺和后臺校準都可以驅動模擬輸入,使用偏移校準(OS_CAL 或 BGOS_CAL)的情況除外,直流附近不得有任何信號(或混疊信號),才能正確估算偏移(請參閱偏移校準 部分)。
除了校準之外,許多 ADC 參數是用戶可控制的,為了達到最佳性能可進行修整。這些參數包括輸入偏移電壓,ADC 增益、交錯時序和輸入端接電阻。默認修整值在出廠時被編程為每個器件的唯一值,這些器件在測試系統工作條件下被確定為最佳值。用戶可以從修整寄存器中讀取出廠編程值,并根據需要進行調整。根據正在被采樣的輸入(INA±、INB±、INC± 或 IND)、正在被修整的組或正在被修整的 ADC 內核,對控制修整的寄存器字段進行標記。用戶不會隨著運行條件的變化而更改修整值,但用戶可以這樣做來獲得最佳性能。由于工藝差異,任何定制修整都必須基于每個器件的情況,這意味著所有器件都沒有全局最佳設置。有關可用的修整參數和相關寄存器信息,請參閱 修整 部分。
