6.3.9.8 多器件同步和確定性延遲
JESD204C 子類 1 概述了一種通過串行鏈路實現確定性延遲的方法。如果兩個器件實現相同的確定性延遲，則可以將其視為同步。從系統啟動到啟動的這一延遲必須是確定性的。實現確定性延遲有兩個關鍵要求。第一項要求是正確采集使器件能提供多種功能的 SYSREF，以簡化千兆采樣時鐘速率下的這一要求（有關更多信息，請參閱SYSREF 采集 部分）。SYSREF 在 8B/10B 編碼模式下復位 LMFC，或在 64B/66B 編碼模式下復位 LEMC。LMFC 和 LEMC 在這兩種模式之間類似，現在稱為 LMFC/LEMC。
第二項要求是在接收器中選擇適當?shù)膹椥跃彌_器釋放點。因?yàn)樵撈骷?ADC，因此在 JESD204C 鏈路中是發送器 (TX)，而邏輯器件是接收器 (RX)。彈性緩沖器是實現確定性延遲的關鍵塊，通過在數據從發送器傳輸?shù)浇邮掌鲿r(shí)吸收串行化數據傳播延遲的變化來實現。適當?shù)尼尫劈c(diǎn)是針對延遲變化提供足夠裕度的釋放點。錯誤的釋放點會導致一個 LMFC/LEMC 周期的延遲變化。要選擇合適的釋放點，需要了解彈性緩沖器中以 LMFC/LEMC 邊沿為基準的數據的平均到達時間以及所有器件的總預期延遲變化。利用此信息，可以定義 LMFC/LEMC 周期內無效釋放點的區域，該區域從所有通道的最小延遲一直延展到最大延遲。本質上，設計人員必須確保所有通道的數據在前一個釋放點發生后，下一個釋放點發生之前到達所有器件。

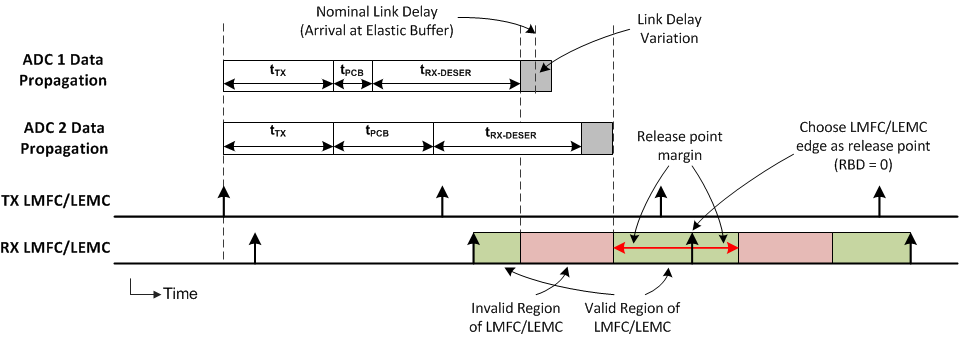

圖 6-23 提供了用于演示此要求的時序圖。在此圖中，顯示了兩個 ADC 的數據。第二個 ADC 具有更長的布線距離 (tPCB)，因此鏈路延遲更長。首先，根據所有器件的數據到達時間，將 LMFC/LEMC 周期的無效區域標記為關閉。然后，使用釋放緩沖器延遲 (RBD) 參數設置釋放點，將釋放點從 LMFC/LEMC 邊緣移動適當數量的幀時鐘，以便釋放點發生在 LMFC/LEMC 周期的有效區域內。在圖 6-23 中，由于有效區域的每一側都有足夠的裕度，因此 LMFC/LEMC 邊沿 (RBD = 0) 是釋放點的理想選擇。
圖 6-23 用于彈性緩沖器釋放點選擇的 LMFC/LEMC 有效區域定義TX 和 RX LMFC/LEMC 未必需要進行相位對齊，但了解其相位對于正確選擇彈性緩沖器釋放點至關重要。此外，彈性緩沖器釋放點在每個 LMFC/LEMC 周期內發生，但緩沖器僅在所有通道均已到達時釋放。因此，總鏈路延遲可能超過單個 LMFC/LEMC 周期；請參閱 JESD204B 多器件同步：將要求進行分解 了解更多信息。
