外部應用的輸出電容器可用于濾除噪聲,并實現器件輸出通道的快速開關。大電容器可以連接到靜態通道的輸出端:DAC1、DAC2、CLAMP1 和 CLAMP2。較低值的電容器可連接到動態通道 DAC0、DAC3、OUT1 和 OUT2。這種電容布局意味著較大的電容器可以快速為較小的電容器充電,而不是依賴 DAC 輸出緩沖器。
圖 8-1 所示為 OUT1 通道的開關布局的簡化模型。開關的導通電阻由 RSW1和 RSW2 表示??稍?em class="ph i">電氣特性 中為通道指定導通電阻。這些電阻主要用于限制開關事件之后的 VOUT1 趨穩時間,因?yàn)樵撢叿€(wěn)時間本質上是一個 RC 函數。
例如,請考慮 DRVEN1 從低電平狀態變?yōu)楦唠娖綘顟B(tài)的情況。在開關事件之前,VOUT1 的穩態等于 VCLAMP。DRVEN1 變?yōu)楦唠娖胶?,SW2 閉合,使 COUT1 和 CDAC1 相互連接。由于這些電容器現在是并聯的,因此每個電容器上的電壓均衡為新電壓。此電壓在以下公式中表示為 VCDAC||COUT,可通過找出存儲在每個電容器中的電荷來計算得出。兩個并聯電容器上的總電荷等于每個電容器的電荷之和。
兩個輸出所需的均衡時間(如 圖 8-2 中所述的電容穩定周期)由以下公式計算得出。由于 CLAMP1 的電位低于 DAC1,因此 VOUT1 可表示為充電函數。
在電容穩定周期內,VDAC1 表示為放電 RC 函數。
將電容器連接在一起可使輸出快速變?yōu)?VCDAC||COUT,但在這段時間過后,DAC 輸出緩沖器會繼續將 COUT1 充電至 VDAC1 值。最終轉換的穩定時間取決于由 DAC 輸出端串聯電阻、開關電阻和 DAC 上的容性負載所構成的 RC 函數。此外,DAC 的輸出電流受到限制。

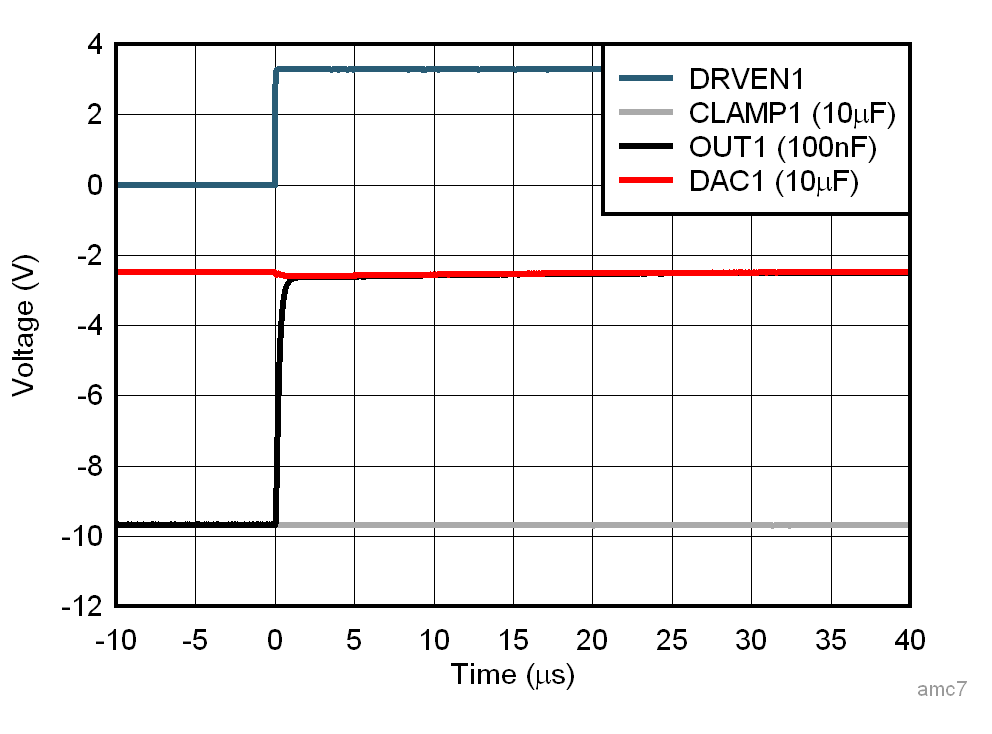

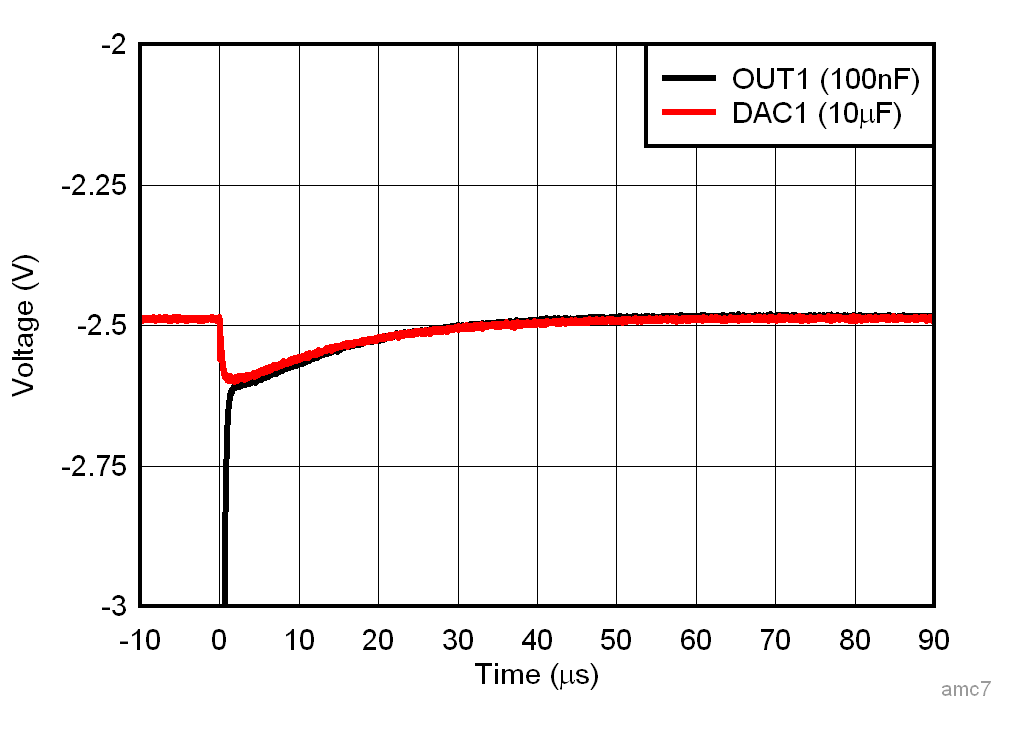

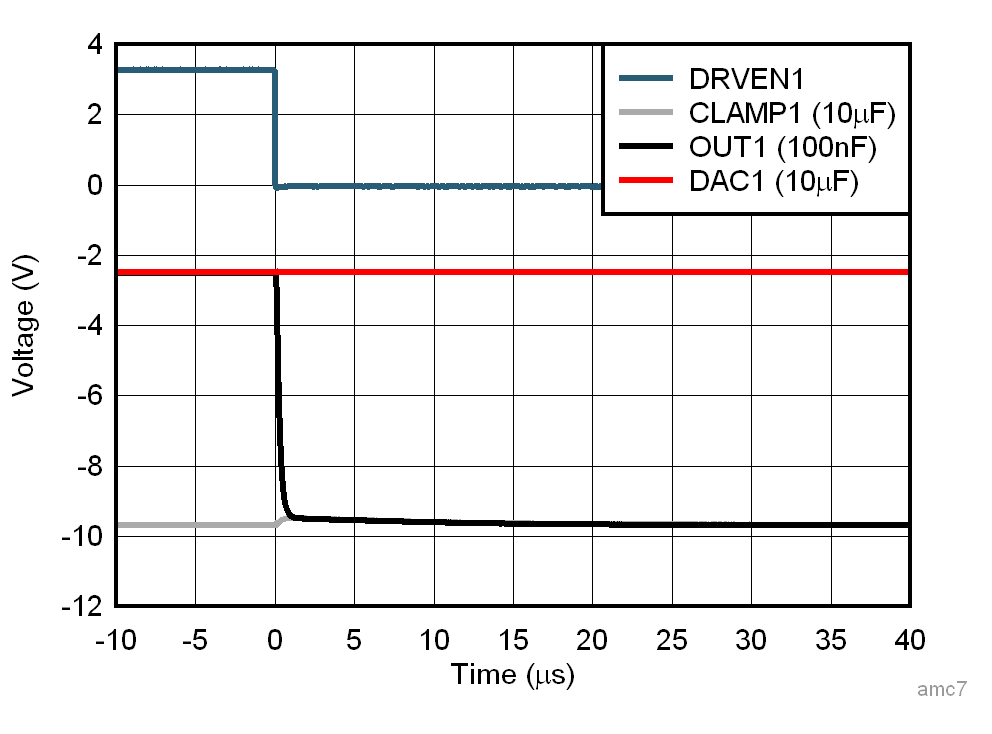

圖 8-3 和 圖 8-4 顯示了在靜態通道上使用 10μF 電容器,在動態通道上使用 100nF 電容器時應用中的開關瞬態。圖 8-5 顯示了 OUT 信號切換到 DAC 輸出的微小信號趨穩時間。

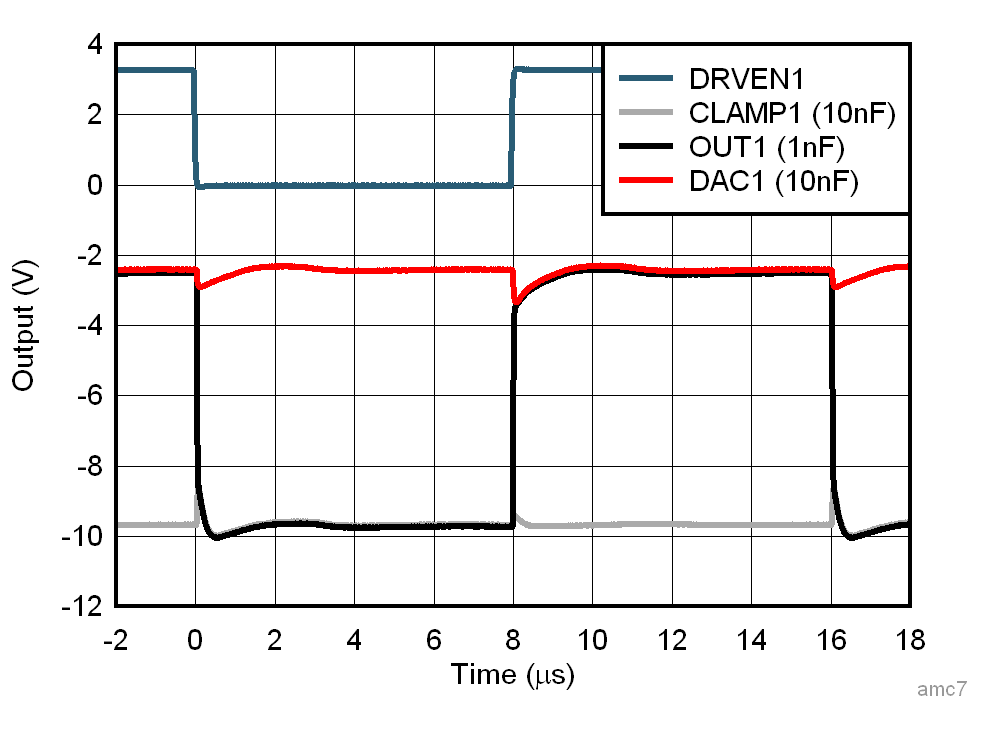

在需要小元件尺寸的應用中,可能不允許大電容值。這一要求意味著在選擇電容器時,靜態通道使用的電容器不應比動態通道的大幾個數量級。例如,靜態通道和動態通道分別為 10nF 和1nF,而 DAC 的趨穩能力決定了充電時間。圖 8-6 顯示了此情況的開關響應。
