ZHCSYH1 June 2025 AFE10004-EP
ADVANCE INFORMATION
請參考 PDF 數據表獲取器件具體的封裝圖。

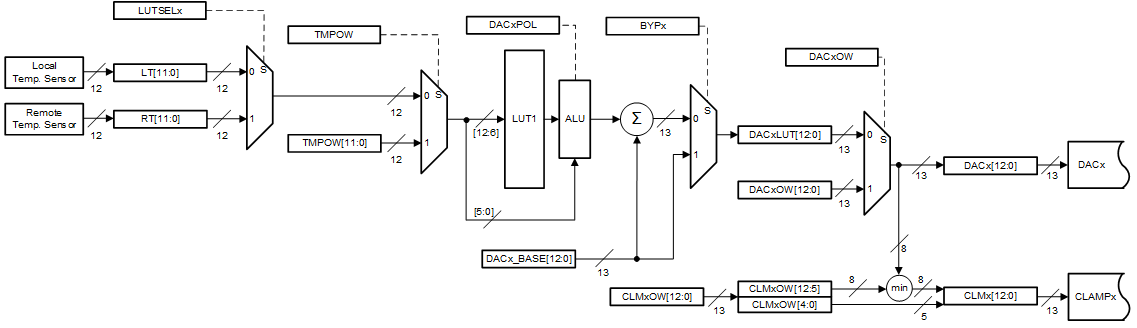

DAC 和 CLAMP 通道的簡化數字信號路徑如 圖 6-16 中所示。溫度傳感器可用作系統的輸入。信號處理由 LUT 和 ALU 完成,并將輸出驅動至 DAC。系統將自動控制 CLAMP 輸入代碼的上八位 (CLAMP[12:5]),這樣這些位永遠不會超過輸入到相關 DAC 的代碼的上八位 (CLAMP1: DAC[0:1] 和 CLAMP2: DAC[2:3])。系統將省略 DAC 和 CLAMP 的詳細信息,因為 DAC 和 CLAMP 僅提供從數字域到電壓域的轉換,并不會影響信號流。
