ZHCSYH1 June 2025 AFE10004-EP
ADVANCE INFORMATION
請參考 PDF 數據表獲取器件具體的封裝圖。

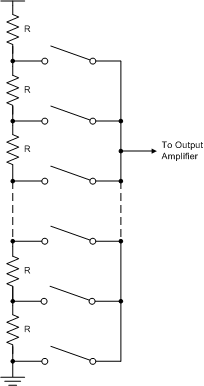

電阻串結構包含一系列電阻,每個電阻的阻值為 R,如圖 6-2 所示。載入到 DAC 寄存器中的代碼確定在電阻串上的哪個節點上將電壓分接饋入輸出放大器。分接電壓的方法是閉合其中一個將電阻串連接到放大器的開關。此電阻串架構具有固有的單調性、電壓輸出和低干擾。
