ZHCSYH1 June 2025 AFE10004-EP
ADVANCE INFORMATION
請參考 PDF 數據表獲取器件具體的封裝圖。
操作存儲器空間可提供對器件功能的控制,報告器件的內部狀態和存儲信號路徑數據。操作存儲器中有一個指定為記事本的區域,可用于任意數據的存儲。

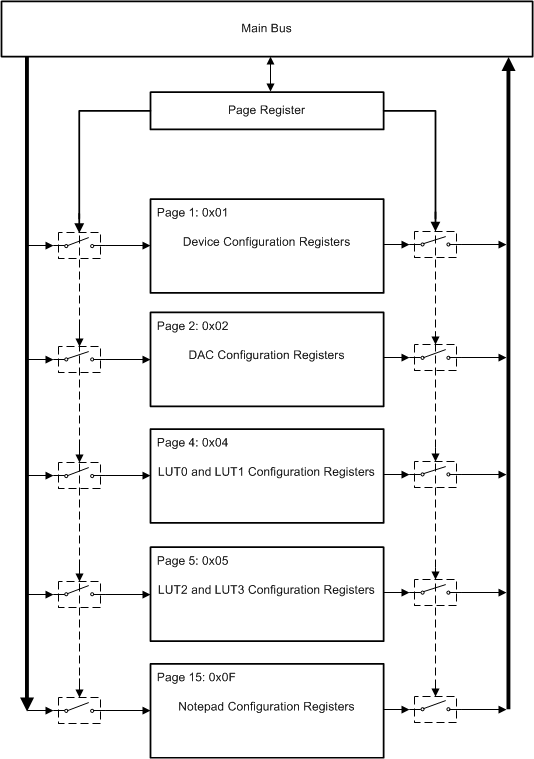

圖 6-13 顯示了操作存儲器由可單獨訪問的寄存器頁組成。啟動時的默認頁面為第 1 頁。地址 0x7E 用于尋址器件中的不同頁面。要對其中一個器件寄存器進行讀取和寫入,首先選擇該寄存器的頁面。頁面寄存器會保存頁面值,直到有新的頁面編程到器件中。
