4.2 平衡-非平衡變壓器 — Sub-1GHz
務必要讓平衡-非平衡變壓器盡可能靠近射頻端口并與之保持對稱。因此，從單端端口到每個射頻引腳的布線長度應相等，從而實現最佳的振幅和相位平衡。有關良好的平衡-非平衡變壓器 PCB 布局，請參閱圖 4-2。平衡-非平衡變壓器出現不平衡會導致諧波電平更高，尤其是在二次和四次諧波下。非對稱平衡-非平衡變壓器的另一個影響是平衡-非平衡變壓器單端的輸出功率降低。元件值和元件放置方式對于在平衡-非平衡變壓器中實現可能最佳的對稱性都很重要。振幅不平衡最大應為 1.5dB，相位不平衡最大應為 10°。
為確保獲得最佳性能，重要的是實現與參考設計相同的平衡-非平衡變壓器、匹配和濾波器布局。更改這些器件的位置可能需要調優元件值以獲得所需的性能。調諧需要高級射頻技能和適當?shù)脑O備。
在所有射頻元件的下面必須有一個不間斷的實心接地層，從天線一直延伸到芯片外露接地墊 (EGP) 中的接地過孔。射頻路徑下不得有任何布線。

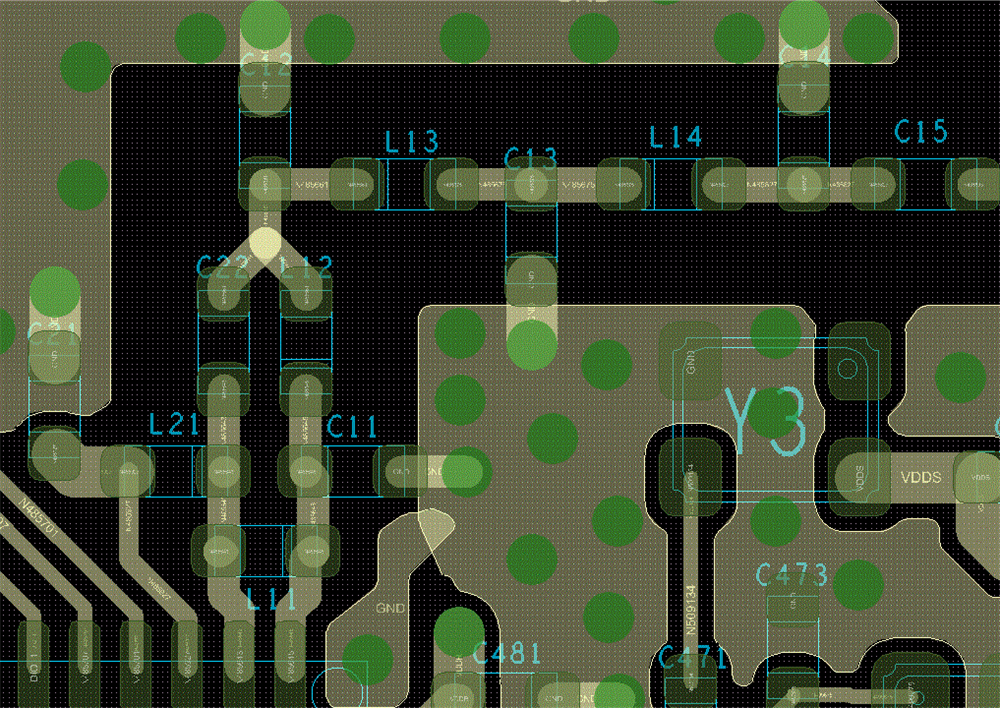

圖 4-2 CC1312R 平衡-非平衡變壓器和 LC 濾波器 PCB 布局
