5.2.1 雙頻帶天線匹配示例：863-928MHz 和 2.4GHz
本示例基于 LaunchPad-CC1352P1。
- 組裝 LHIGH：0Ω 和 CLOW：0Ω；CHIGH：NC 和 LLOW：NC
- 使用網絡分析器 (VNA) 在低頻帶 (868MHz) 和高頻帶 (2440MHz) 測量初始阻抗
- 868MHz：54 + j30，VSWR：1.78:1
- 2.44GHz：14 - j32，VSWR：5.05:1（這在本階段并非必需的，但出于文檔編制的目的而記錄，以顯示增量值）。
- 僅將低頻帶匹配 CLOW 和 LLOW 元件
- CLOW：5.6pF 和 LLOW：NC；請參閱圖 5-3

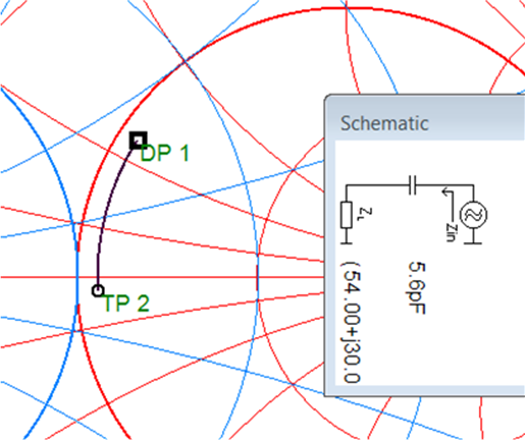

圖 5-3 將低頻帶匹配 CLOW：5.6pF 和 LLOW：NC - 通過再次測量阻抗，確認低頻帶是匹配的：
- 868MHz：42 + j2，VSWR：1.18:1。在低頻帶匹配良好
- 2.44GHz：16+j34，VSWR：5.38:1
- 僅將高頻帶匹配 CHIGH 和 LHIGH 元件
- LHIGH：2.2nH 和 CHIGH：NC；請參閱圖 5-4

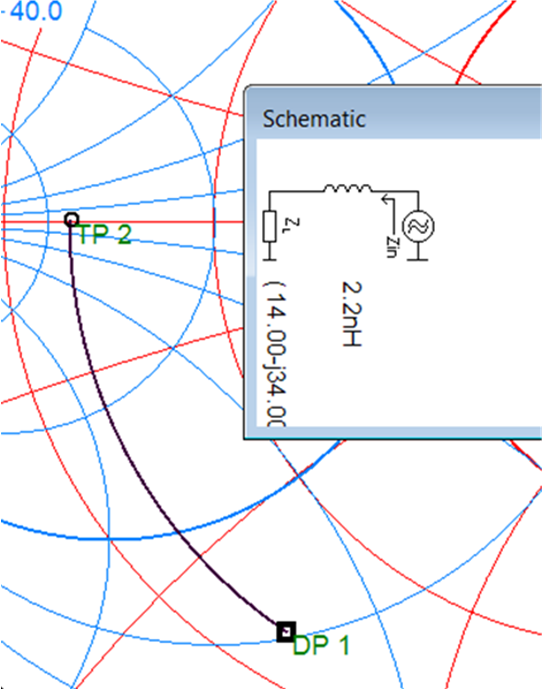

圖 5-4 將高頻帶匹配 LHIGH：2.2nH 和 CHIGH：NC - LHIGH：2.2nH 在測量時不夠大，改為 3.3nH。天線匹配元件基于無寄生效應的理想元件。由于史密斯圖中的阻抗位置，無法使用 CHIGH 元件，因此匹配不理想。

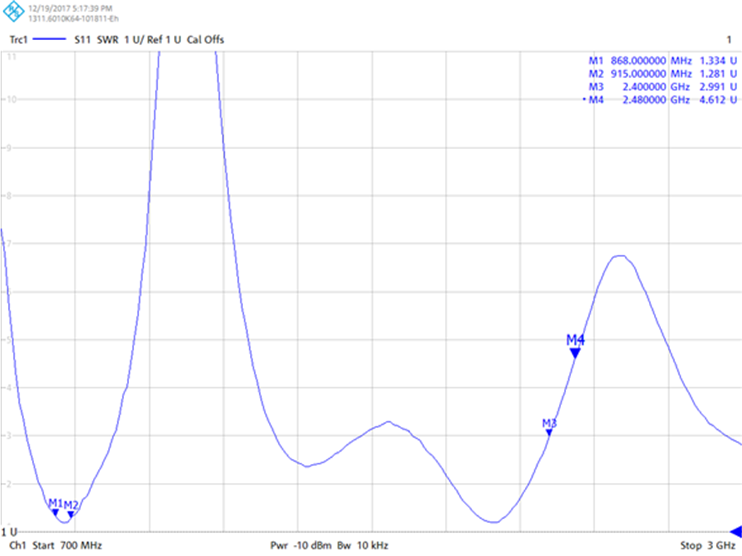

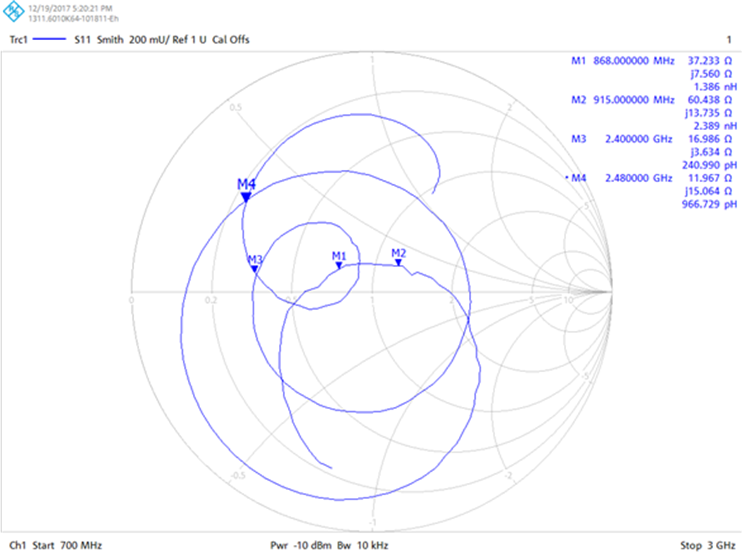

- 使用網絡分析器 (VNA) 在低頻帶 (868MHz) 和高頻帶 (2440MHz) 測量最終阻抗，
- 通過匹配元件，天線匹配實現如下改進：
- 868MHz：VSWR： 1.78:1 –> 1.36:1
- 2.44GHz：VSWR：5.05:1 –> 3.18:1
上面顯示的示例使用了 868MHz 的低頻帶。因?yàn)橐瑫r(shí)涵蓋 ETSI 頻帶 (863-870MHz) 和 FCC 頻帶 (902-928MHz)，LaunchPad-CC1352P-1 需要在完整的 863–928MHz 頻帶內良好運行。在沒有匹配元件的情況下，CC1352P1 上的天線長度具有大概 900MHz 的自然諧振。
如果 2.44GHz 下的性能比同時支持 868MHz 和 915MHz ISM 頻帶更為重要，則可以增加天線的長度，以使自然諧振約為 813MHz (2440MHz/3)。這將在 868MHz 和 2.4GHz 下提供非常好的性能，但 915MHz 頻帶將受到影響。雙頻帶的常見天線匹配是高頻帶與低頻帶之間性能的折衷。
