ZHCAB63H December 2018 – May 2024 CC1310 , CC1312R , CC1314R10 , CC1350 , CC1352P , CC1352R , CC1354P10 , CC1354R10 , CC2620 , CC2630 , CC2640 , CC2640R2F , CC2640R2F-Q1 , CC2642R , CC2642R-Q1 , CC2650 , CC2652P , CC2652R , CC2652R7 , CC2652RB , CC2652RSIP , CC2674P10 , CC2674R10
2.1 前端配置概述
CC13xx 和 CC26xx 具有以下前端配置：
- 單端：RF_P 引腳或 RF_N 引腳用作射頻路徑。
- 差分：RF_P 和 RF_N 都用作差分射頻接口。
- LNA 的內部或外部偏置：LNA 可以通過內部或外部電感器進行偏置?？梢詾閱味撕筒罘峙渲眠x擇這兩種類型的偏置。

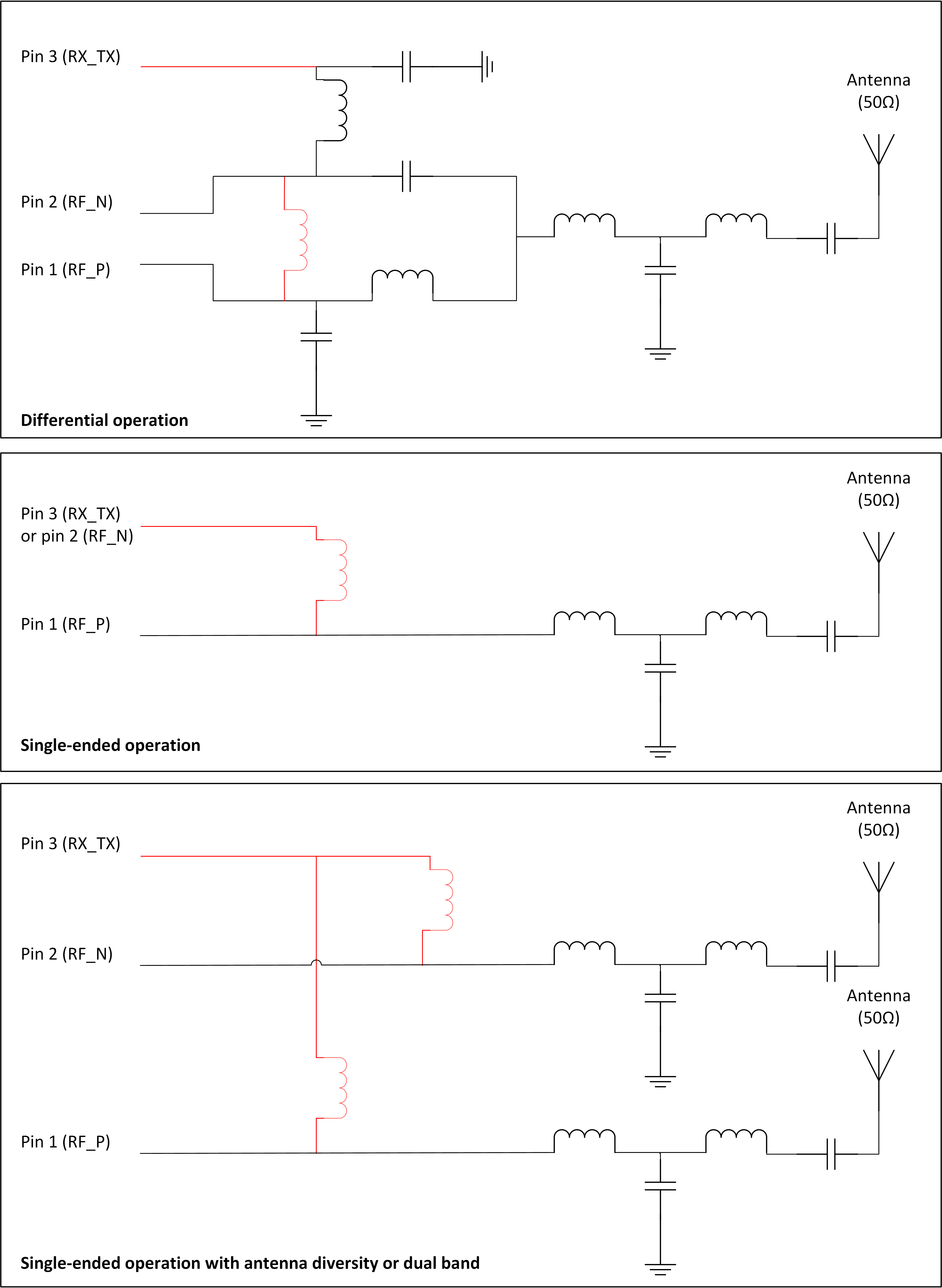

圖 2-1 顯示了前端配置。如果使用內部偏置，則不需要以紅色突出顯示的元件和連接。元件值取決于工作的頻帶。

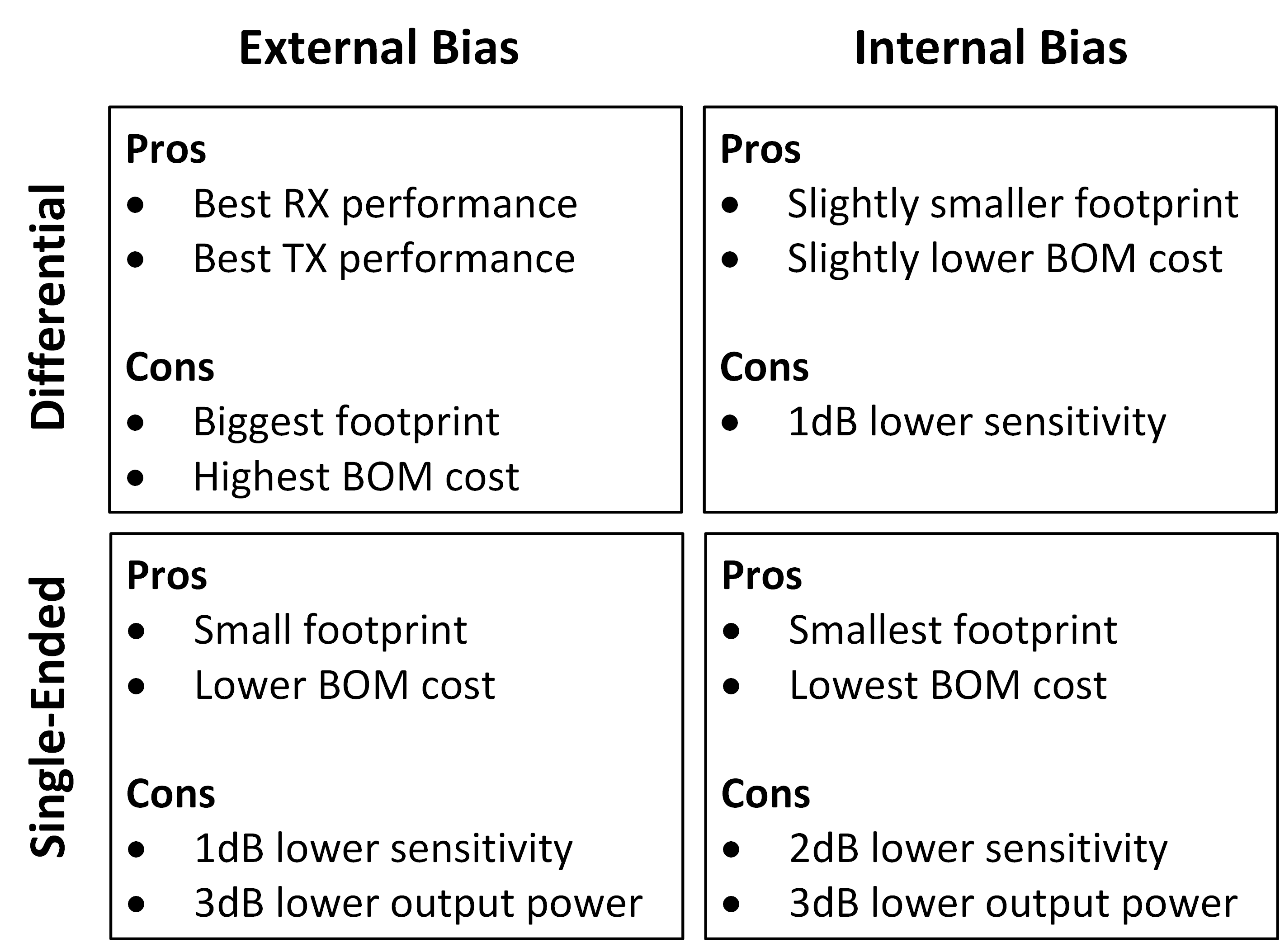

圖 2-1 CC13xx/CC26xx 前端配置（紅色 = 使用外部偏置時需要）圖 2-2 總結了不同解決方案的優缺點。將圖中的所有數字與差分前端和外部偏置進行比較。
圖 2-2 CC13xx/CC26xx 前端配置的比較
