ZHCAB63H December 2018 – May 2024 CC1310 , CC1312R , CC1314R10 , CC1350 , CC1352P , CC1352R , CC1354P10 , CC1354R10 , CC2620 , CC2630 , CC2640 , CC2640R2F , CC2640R2F-Q1 , CC2642R , CC2642R-Q1 , CC2650 , CC2652P , CC2652R , CC2652R7 , CC2652RB , CC2652RSIP , CC2674P10 , CC2674R10
5.2 雙頻帶天線
雙頻帶操作的引入結合了低功耗藍牙的優勢以及 Sub-1GHz 的遠距離優勢，可滿足雙頻帶天線的需求?？梢詫?duì)每個頻帶使用單獨的天線，但在大多數提倡使用雙頻帶天線的手持設備上，物理空間通常受到限制。極為常用的雙頻帶配置如下所示：
- 863/928MHz 和 2.4GHz
- 433-450MHz 和 2.4GHz
- 470-510MHz 和 2.4GHz
對于包含低頻帶和高頻帶的雙頻帶操作，不建議使用圖 5-1 中所示的天線 π 型匹配。建議改用 LC、CL 匹配網絡，如圖 5-2 所示。LC 部分用于匹配高頻帶，而 CL 部分用于匹配低頻帶。因此，為了識別元件，LC 部分將表示為 LHIGH CHIGH，而 CL 部分將表示為 CLOW LLOW。

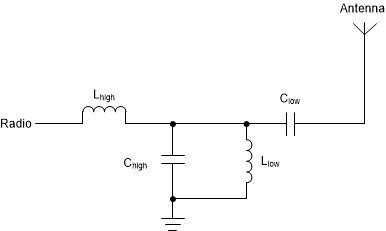

圖 5-2 建議用于雙頻帶天線的天線匹配網絡
