ZHCAB63H December 2018 – May 2024 CC1310 , CC1312R , CC1314R10 , CC1350 , CC1352P , CC1352R , CC1354P10 , CC1354R10 , CC2620 , CC2630 , CC2640 , CC2640R2F , CC2640R2F-Q1 , CC2642R , CC2642R-Q1 , CC2650 , CC2652P , CC2652R , CC2652R7 , CC2652RB , CC2652RSIP , CC2674P10 , CC2674R10
11.3 全局 LDO 模式

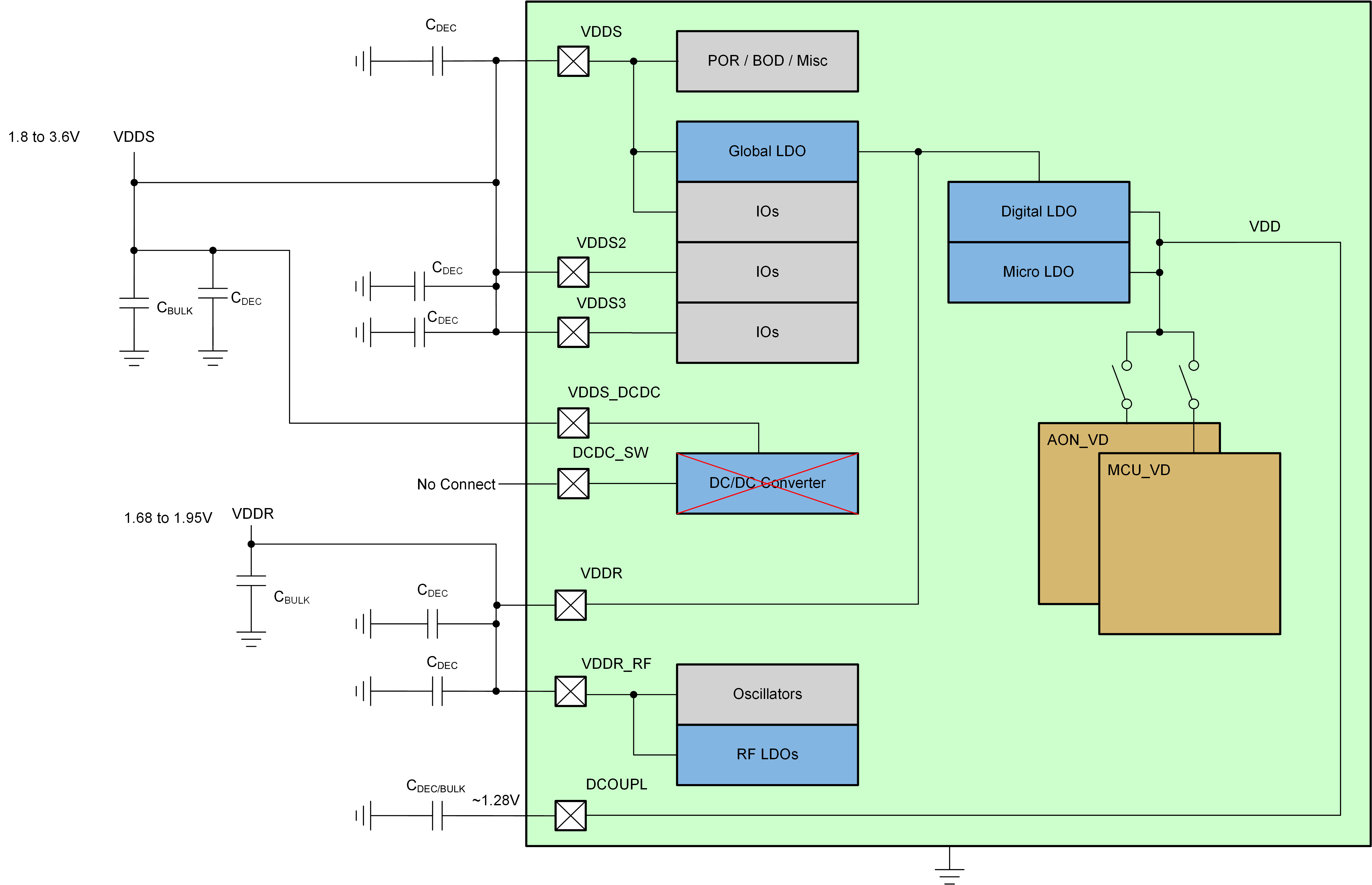

圖 11-2 全局 LDO 模式為了節省成本和降低 PCB 面積，可以去掉直流/直流電感器，并以更高的功耗為代價從全局 LDO 為 VDDR 供電。在這種模式下，VDDR 上仍然需要一個大容量電容器，并且應將它放在靠近 VDDR 引腳的位置。VDDS_DCDC 引腳必須連接到 VDDS，并且 DCDC_SW 應保持懸空，以避免當通過軟件錯誤地啟用直流/直流轉換器時發生 VDDS 短路。VDDS 大容量電容器不需要靠近 VDDS_DCDC 引腳，而應該靠近 VDDS 引腳放置。
使用直流/直流轉換器或執行 GLDO 操作所需的軟件設置在客戶配置 (CCFG) 寄存器組中完成。
對于使用最高為 5.x 版本 SDK 的器件 (CC2640R2)，必須對文件 ccfg.c 進行以下設置。
#ifndef SET_CCFG_MODE_CONF_DCDC_RECHARGE
// #define SET_CCFG_MODE_CONF_DCDC_RECHARGE 0x0 // Use the DC/DC during recharge in powerdown
#define SET_CCFG_MODE_CONF_DCDC_RECHARGE 0x1 // Do not use the DC/DC during recharge in powerdown
#endif
#ifndef SET_CCFG_MODE_CONF_DCDC_ACTIVE
// #define SET_CCFG_MODE_CONF_DCDC_ACTIVE 0x0 // Use the DC/DC during active mode
#define SET_CCFG_MODE_CONF_DCDC_ACTIVE 0x1 // Do not use the DC/DC during active mode

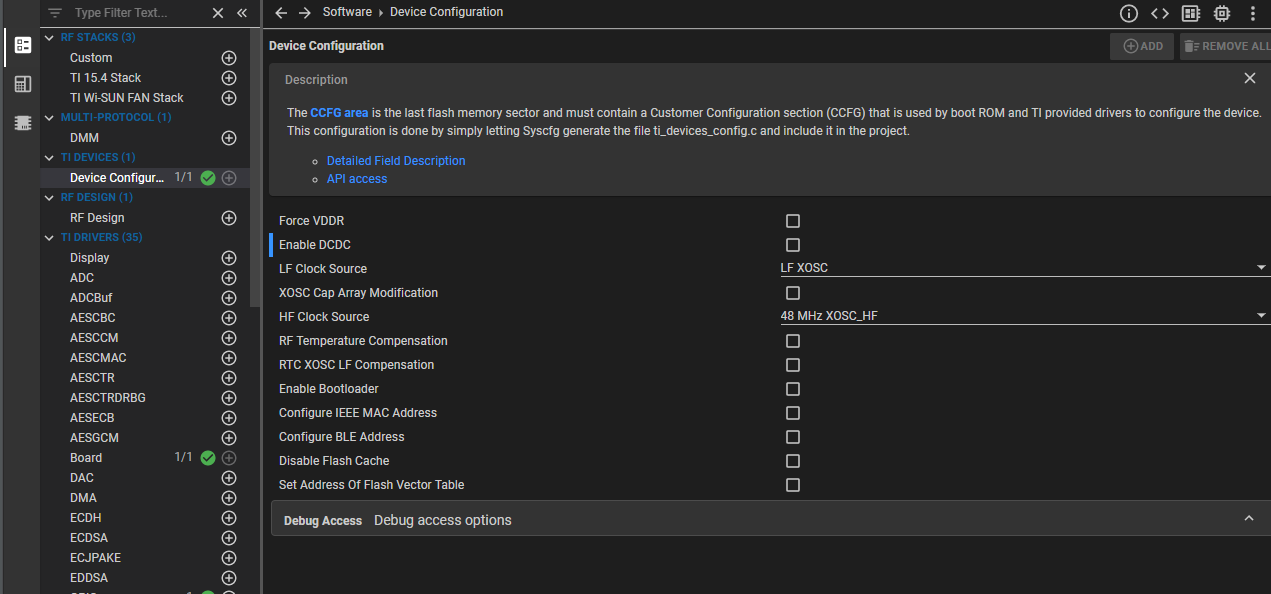

#endif對于使用 SDK 6.x 或更高版本的器件，此項可以在 SysConfig 文件的 TI DEVICES 部分中進行設置，該部分后跟 Device Configuration，如下圖所示。
