11.2 直流/直流轉換器模式

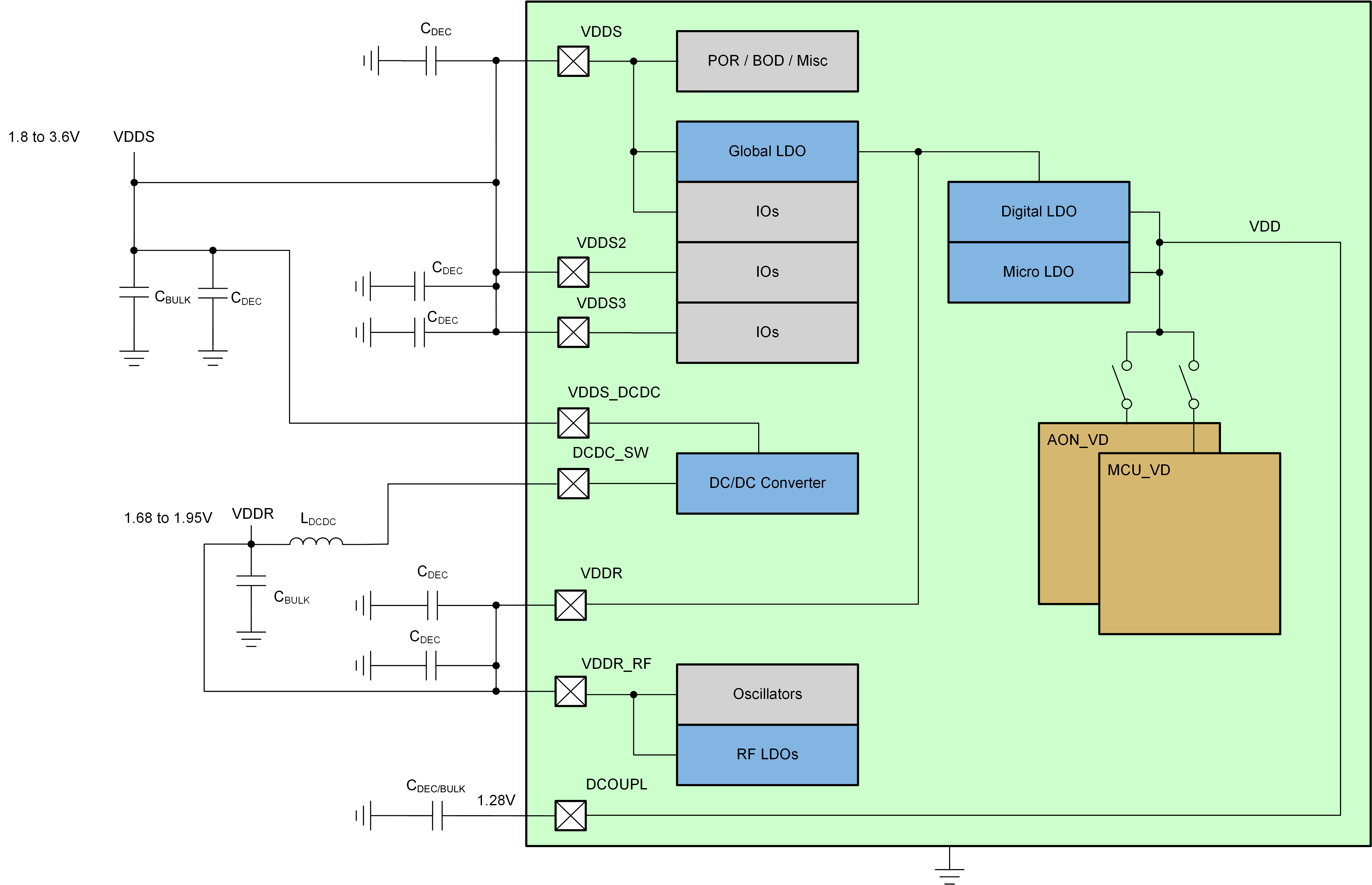

圖 11-1 直流/直流模式使用內部直流/直流轉換器可獲得理想的效率，而這要求使用外部電感器 (LDCDC) 和電容器 (CDCDC)。元件應盡可能靠近 CC13xx/CC26xx 器件放置，并且從 CDCDC 接地面到芯片上的焊盤之間務必有一條短的電流返回路徑（請參閱節 4.8）。此外，VDDS 上的大容量電容器應靠近 VDDS_DCDC 引腳放置。LDCDC、CDCDC 和 CBULK 的實際值因器件而異。關于實際值，請參閱器件特定的參考設計。
在直流/直流模式下運行時，電源系統會根據所需負載在全局 LDO 和直流/直流轉換器之間動態切換，以實現最佳效率。如果 VDDS 降至 2.0V 以下，直流/直流轉換器的效率將低于 LDO，器件將在全局 LDO 模式下運行。對于在 VDDS 小于 2.0V 的情況下運行的系統，請考慮使用全局 LDO 或外部穩壓器模式，以節省元件成本和電路板面積。
使用直流/直流轉換器或執行 GLDO 操作所需的軟件設置在客戶配置 (CCFG) 寄存器組中完成。
對于使用最高為 5.x 版本 SDK 的器件 (CC2640R2)，必須對文件 ccfg.c 進行以下設置。
#ifndef SET_CCFG_MODE_CONF_DCDC_RECHARGE
#define SET_CCFG_MODE_CONF_DCDC_RECHARGE 0x0 // Use the DC/DC during recharge in powerdown
// #define SET_CCFG_MODE_CONF_DCDC_RECHARGE 0x1 // Do not use the DC/DC during recharge in powerdown
#endif
#ifndef SET_CCFG_MODE_CONF_DCDC_ACTIVE
#define SET_CCFG_MODE_CONF_DCDC_ACTIVE 0x0 // Use the DC/DC during active mode
// #define SET_CCFG_MODE_CONF_DCDC_ACTIVE 0x1 // Do not use the DC/DC during active mode

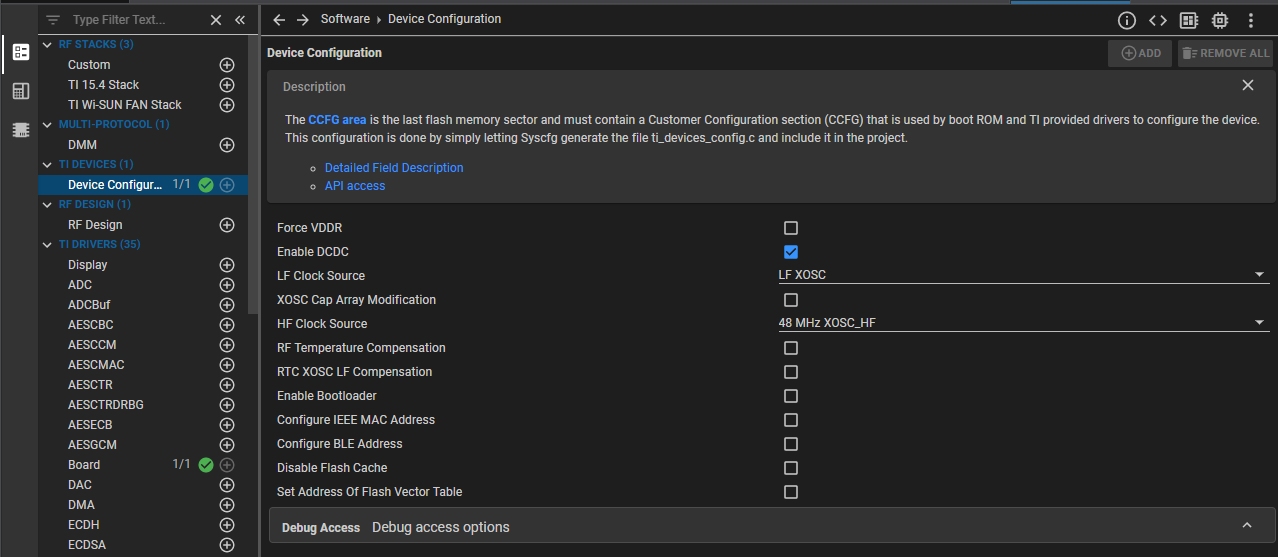

#endif對于使用 SDK 6.x 或更高版本的器件，此項可以在 SysConfig 文件的“TI DEVICES”部分中進行設置，該部分后跟“Device Configuration”，如下圖所示。
