6.1 CC13xx/CC26xx 晶體振蕩器
CC13xx/CC26xx 器件具有兩個晶體振蕩器，如圖 6-1 所示。高頻晶體振蕩器 (HFXOSC) 在 CC13x0/CC26x0 和 CC13x2/CC26x2 上分別以 24MHz 和 48MHz 的頻率運行，是無線電正常工作的必備器件。低頻晶體振蕩器 (LFXOSC) 用于 RTC 計時，僅在需要進行精確的 RTC 計時的情況下才使用（例如用于低功耗藍牙等同步協議時）。有關詳細信息，請參閱晶體選擇指南。

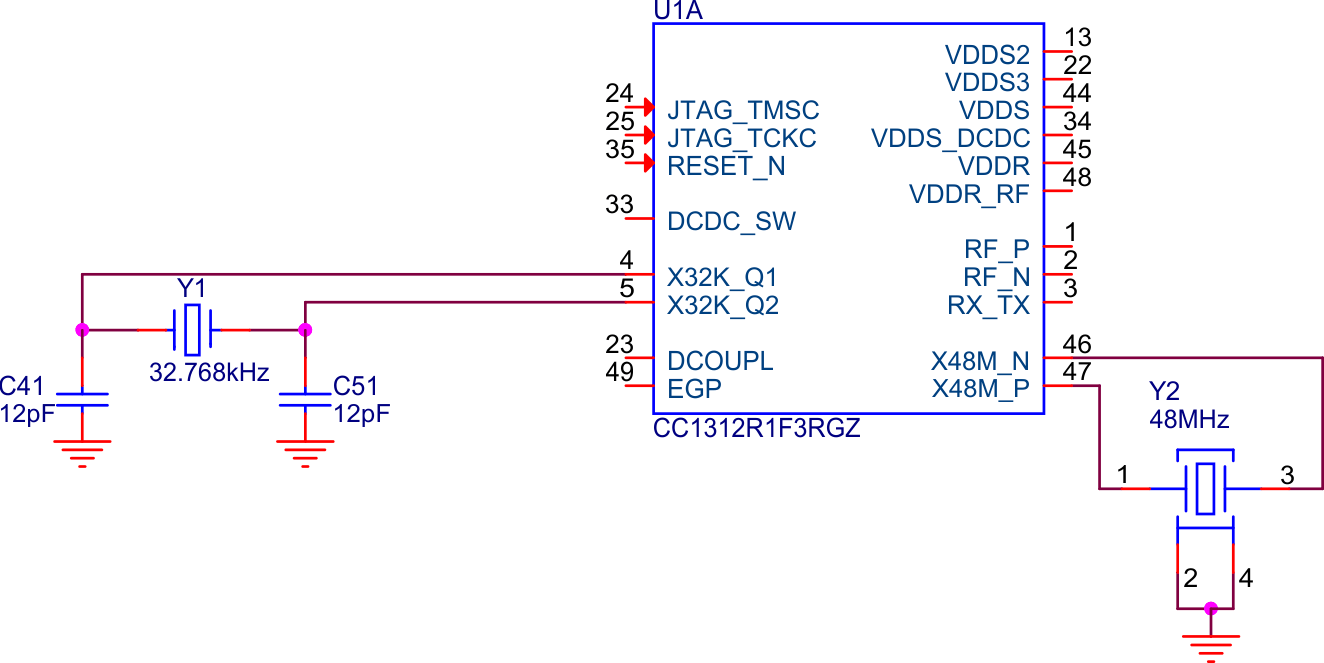

圖 6-1 帶有 32kHz 和 48MHz 晶體的 CC1312R這兩種晶體振蕩器都是圖 6-2 中所示的皮爾斯型振蕩器。在這種類型的振蕩器中，晶體和負載電容器構成 π 型濾波器，為內部放大器提供 180° 相移，同時使振蕩器一直鎖定在指定的頻率。為了使該頻率正確，必須根據晶體的容性負載 (CL) 參數正確地確定負載電容的尺寸。
圖 6-2 皮爾斯型振蕩器振蕩器之間的關鍵區別在于，高頻振蕩器在 IC 內部具有內部可變負載電容，在大多數情況下不需要外部負載電容器。有關何時需要使用外部電容器而非內部可變負載電容的詳細信息，請參閱節 3.1.1。另一方面，低頻振蕩器需要具有外部電容器才能正常工作。
