5.2.2 雙頻帶天線匹配：433-510MHz 和 2.4GHz
該天線設計基于 LaunchPad-CC1352P-4（采用 433MHz 至 930MHz 和 2.4GHz BOM 可調 PCB 天線）。433 至 930MHz 和 2.4GHz BOM 可調 PCB 天線 應用手冊完整介紹了此 BOM 可調天線。
為了涵蓋 433–510MHz 頻帶，在通常用于 863-928MHz 和 2.4GHz 的天線結構中添加了一個外部元件 (LANT)。這是保持天線相對較小和維持高效率所必需的。LANT 元件增加了額外的電感，延長了天線結構的長度。由于帶寬較寬，僅用一個 BOM 很難涵蓋整個 433–510MHz 頻帶，因此會將頻率范圍劃分為幾個區域。還添加了一個額外的天線結構，該結構也導致標準天線的長度延長，請參閱圖 5-7。
適用于 433-510MHz 操作的 LANT 元件的值：
- 51nH：433MHz
- 39nH：470MHz
- 33nH：490MHz

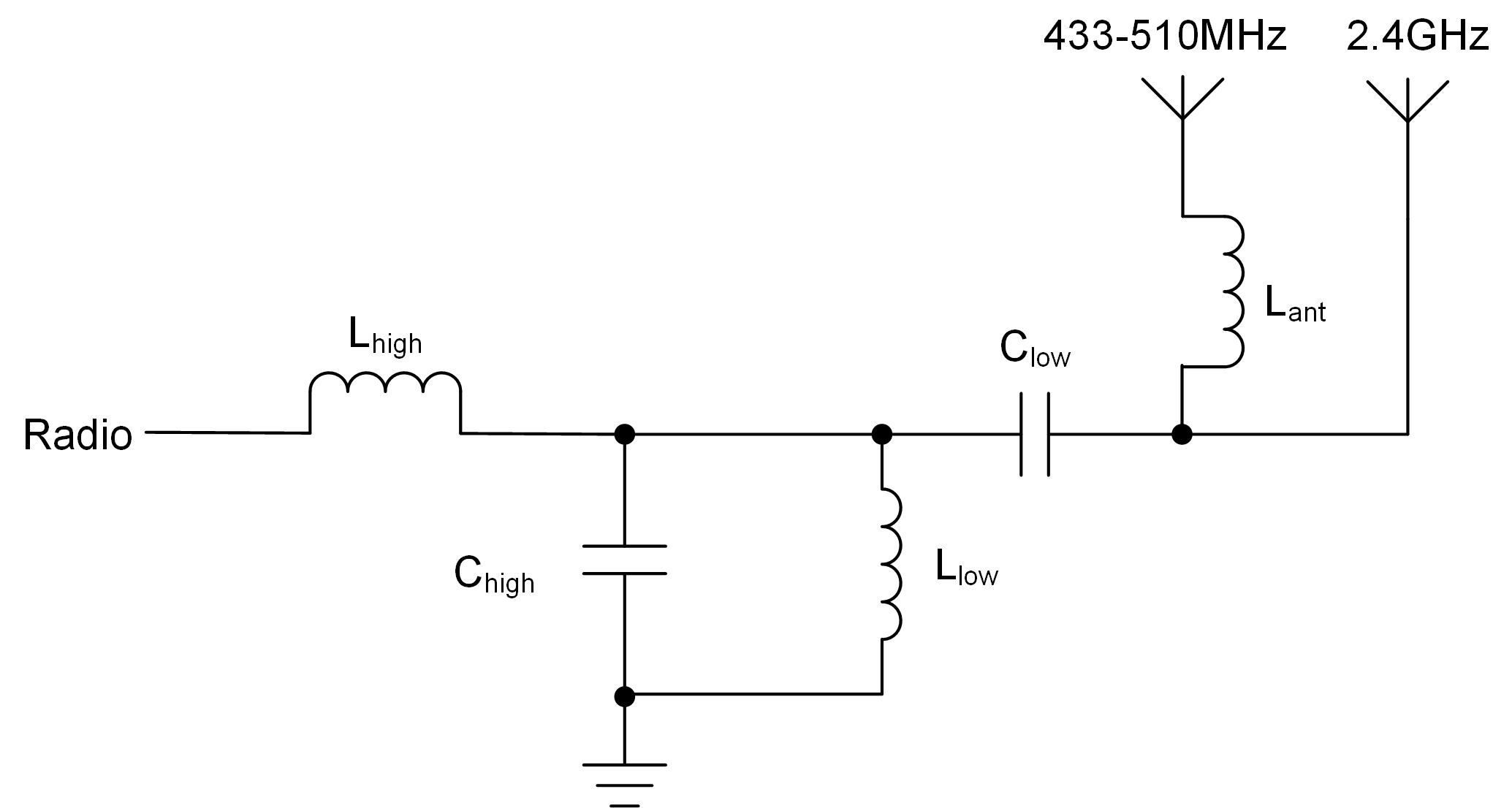

圖 5-7 建議用于雙頻帶天線的天線匹配網絡（433-510MHz 和 2.4GHz）一旦選擇了 LANT 元件，則匹配過程與上一個示例中所示類似。在天線匹配過程之后，可以確定天線匹配元件的最終值。如圖 5-8 所示，490MHz 和 2.4GHz 的匹配均低于 VSWR 1.90:1，這是很好的結果。

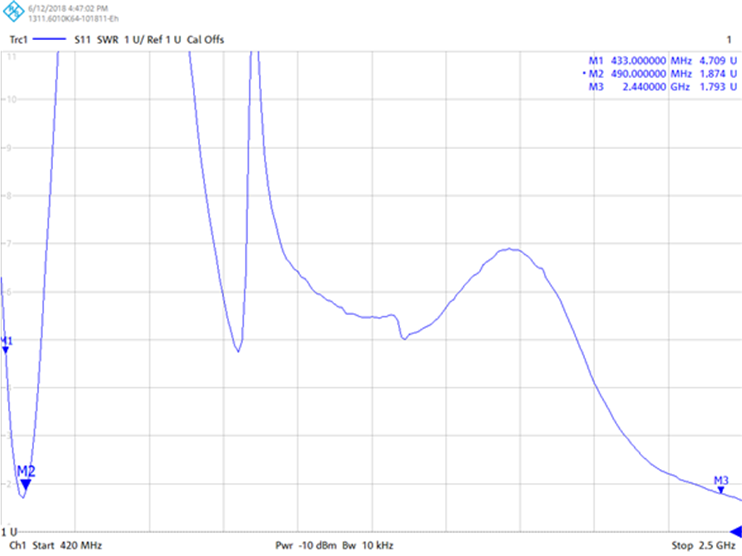

圖 5-8 帶有以下最終匹配值的 VSWR 圖：LANT：33nH LHIGH：3.9nH 和 CLOW：0 Ω匹配天線的操作應在產品的最終外殼中進行，包括所有周?chē)?，如電池、顯示器等。即使選擇的材料是塑料，外殼也會影響天線的諧振。天線的位置或人體效應也會影響天線的諧振。天線始終會因頻率下降而失諧。因此，如果天線有兩種不同的環境（例如木制桌子上的手持天線和獨立天線），則讓獨立諧振稍高一些則更好，這樣，在人體效應/金屬物體等導致失諧時可以利用天線的帶寬。
