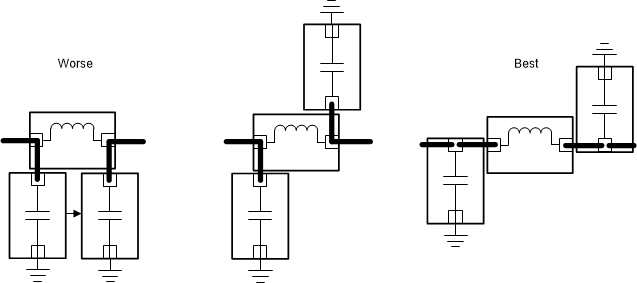

LC 濾波器的布局應能夠使分流元件之間的串?dāng)_最小化。圖 4-4 顯示了三種不同的布局,從左到右性能越來越好。右側布局的優點是并聯電容器和串聯電感器之間 PCB 布線(黑色)中的寄生電感與電感器串聯在一起。在中間的圖中,寄生電感與并聯電容串聯在一起,從而形成一個串聯 LC 電路。圖 4-2 中 C12、L13、C13、L14 和 C14 的位置體現了良好的設計實踐。
如果設計無法按原樣使用參考設計(例如使用不同的元件尺寸),則很可能必須重新調整濾波器平衡-非平衡變壓器。使用電磁仿真器對 TI 參考設計和定制設計進行仿真。兩款設計應具有相同的 S21/S22。
