3.6.4 仿真結果
為 LPDDR4 接口提供了 10 層設計的仿真結果。必須滿足這些仿真目標，以確保設計將在所需的性能水平上運行。

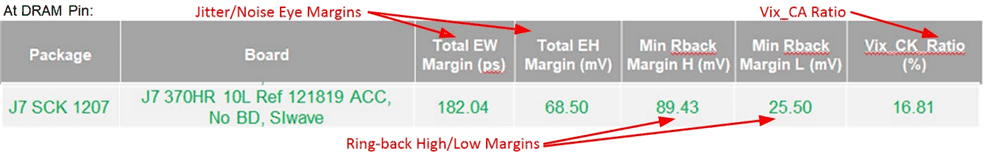

需要在 DRAM 引腳/BGA 上驗證 CA 仿真。其中包括：
- 高/低電平下的最小回鈴裕量 (JEDEC)
- Vix_CK 比率 (JEDEC)
- 與眼圖模板相關的抖動/噪聲容限 (JEDEC)
- 峰峰值電源噪聲

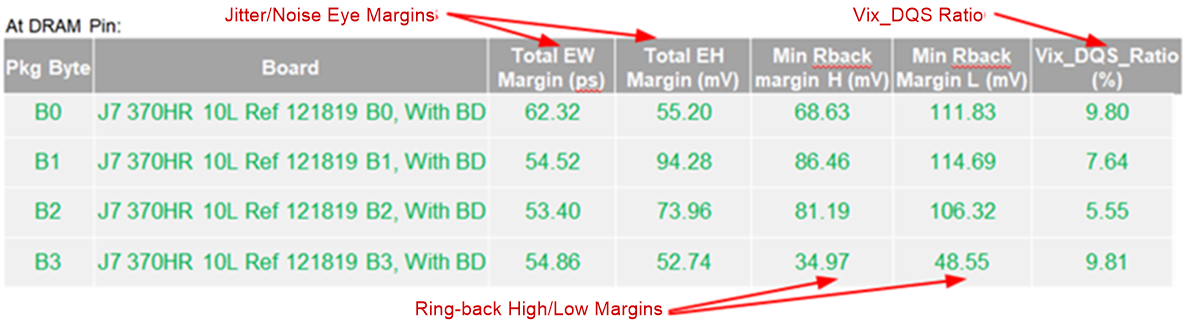

圖 3-11 CA 的 LPDDR4 仿真結果需要在 DRAM BGA 引腳和 DRAM 焊盤上驗證數據寫入仿真。其中包括：
- 高/低電平下的最小回鈴裕量 (JEDEC)
- Vix_CK 比率 (JEDEC)
- 與眼圖模板相關的抖動/噪聲容限 (JEDEC)
- 峰峰值電源噪聲
圖 3-12 寫入的 LPDDR4 仿真結果需要在 SOC 上驗證數據讀取仿真。其中包括：
- 高/低電平下的最小回鈴裕量
- 與眼圖模板相關的抖動/噪聲容限
- 峰峰值電源噪聲

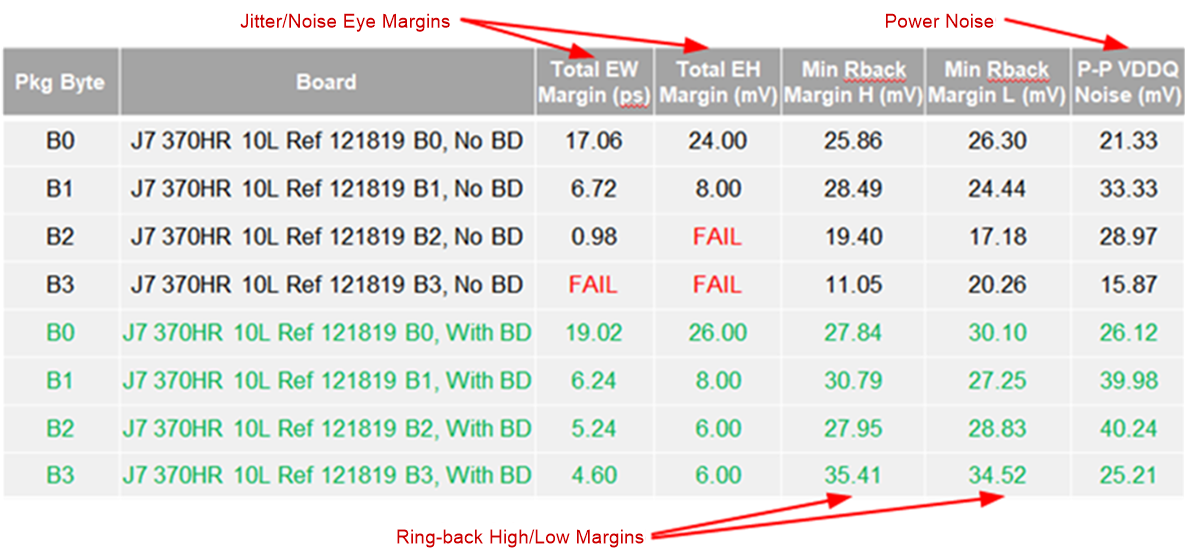

圖 3-13 讀取的 LPDDR4 仿真結果讀取的仿真結果包含兩組數據，即黑色數據和綠色數據。黑色數據表示設計失敗，因?yàn)閹讉€(gè)字節未能滿足眼圖裕量。綠色數據是同一設計的仿真結果，但對過孔殘樁應用了背鉆。
