2.11 CK、CMD_ADDR 和 CTRL 拓?fù)?/h2>

CK、CMD_ADDR 和 CTRL 網類別的布線方式相似，并且從處理器中的 DDR 控制器到 LPDDR4 SDRAM 進行偏差匹配，以保證在 SDRAM 上正確地對這些信號進行采樣。對待 CK 網類別需要更加謹慎，因?yàn)樗倪\(yùn)行轉換速率更高并且采用差分形式。CK 和 CMD_ADDR 布線拓?fù)涫瞧胶狻癟”型，而 CTRL 布線拓?fù)涫屈c(diǎn)對點和平衡“T”型混合。

圖 2-6 展示了 CK0 網類別的拓?fù)洹?a xmlns:opentopic="http://www.idiominc.com/opentopic" class="xref" href="#T5956376-14">圖 2-7 和圖 2-8 展示了相應 CMD_ADDR 和 CTRL 網類別的拓?fù)?。?qǐng)注意，組內的某些信號在存儲器通道之間共享，而其他信號則專用于每個通道。表 2-6 詳細介紹了布線段的偏差匹配要求。

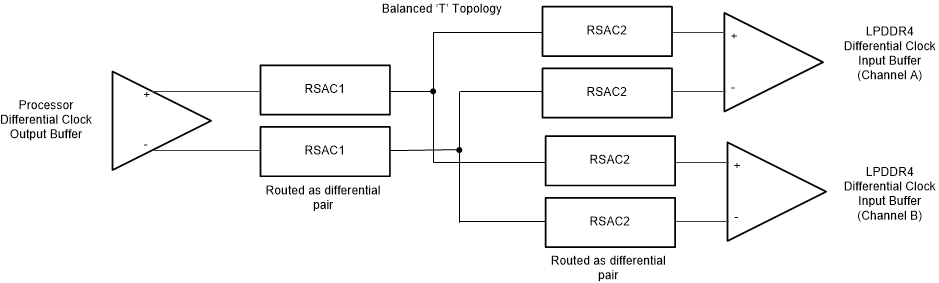

圖 2-6 LPDDR4 CK 拓?fù)?/span>

圖 2-7 LPDDR4 CMD_ADDR、CTRL 拓?fù)?分支信號

圖 2-8 LPDDR4 CTRL 拓?fù)?點對點信號

建議在布線期間盡量減少層轉換。如果必須進行層轉換，則最好轉換到使用相同參考平面的層。如果無法做到這一點，請確保附近有縫合過孔，以使返回電流在參考平面之間轉換。目標是盡可能減小返回電流路徑的大小，從而盡量減小該路徑中的電感。如果缺少這些縫合過孔，則會導致信號路徑中的阻抗不連續，從而增加串?dāng)_和信號失真。

在 CK、CMD_ADDR 和 CTRL 組拓?fù)涞木W(wǎng)上不允許存在殘樁或端接。所有測試和探頭接入點必須排成一條直線，不得有任何分支或殘樁。
