- Jacinto7 AM6x/TDA4x/DRA8x LPDDR4 設計指南
- 商標
- 1概述
-
2LPDDR4 電路板設計和布局指南
- 2.1 LPDDR4 簡介
- 2.2 受支持的 LPDDR4 器件的實現
- 2.3 LPDDR4 接口原理圖
- 2.4 兼容的 JEDEC LPDDR4 器件
- 2.5 放置
- 2.6 LPDDR4 禁止區域
- 2.7 網類別
- 2.8 LPDDR4 信號端接
- 2.9 LPDDR4 VREF 布線
- 2.10 LPDDR4 VTT
- 2.11 CK、CMD_ADDR 和 CTRL 拓?fù)?/a>
- 2.12 數據組拓?fù)?/a>
- 2.13 CK、CMD_ADDR 和 CTRL 布線規格
- 2.14 數據組布線規格
- 2.15 通道、字節和位交換
- 3LPDDR4 電路板設計仿真
- 4修訂歷史記錄
2.3 LPDDR4 接口原理圖
LPDDR4 接口原理圖因?qū)崿F(xiàn)的列數而異。實現之間的通用連接是簡單且一致的。圖 2-1 說明了 32 位單列 LPDDR4 實現。如果需要雙列，則包含額外的芯片選擇。圖 2-2 說明了 32 位雙列 LPDDR4 實現。在選定器件上，支持 16 位單列 LPDDR4 實現，詳情請參閱圖 2-3。
注： 盡管 LPDDR4 SDRAM 引出兩個獨立的通道，但該處理器不支持使用獨立的通道。

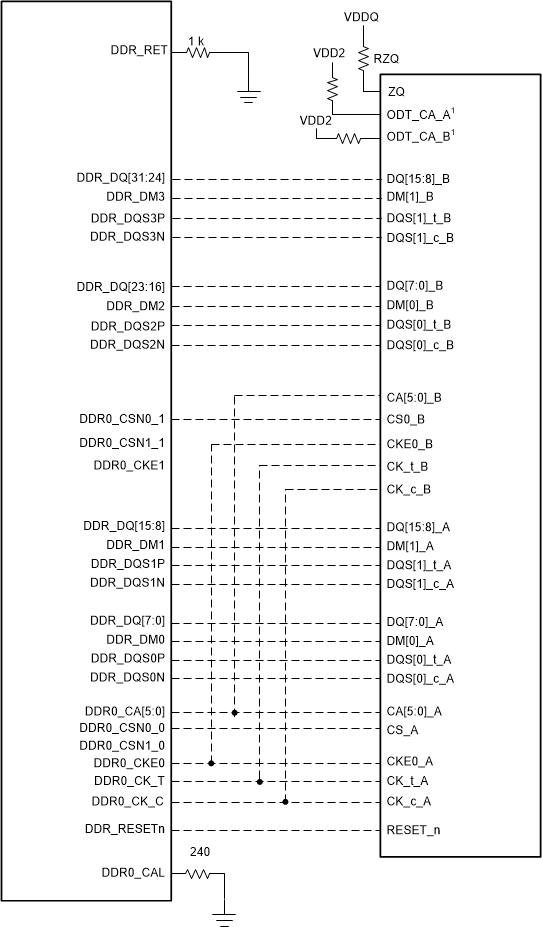

圖 2-1 32 位單列 LPDDR4 實現
圖 2-2 32 位雙列 LPDDR4 實現
圖 2-3 16 位單列 LPDDR4 實現
