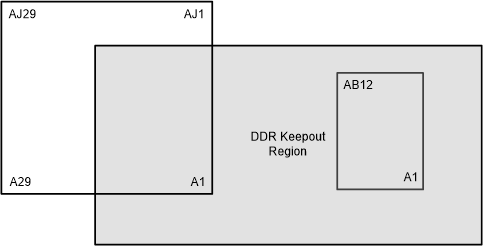

用于 LPDDR4 電路的 PCB 區域必須與其他信號隔離開來。為此定義了 LPDDR4 禁止區域,圖 2-5 顯示了一個示例。該區域的大小因放置方式和 DDR 布線而異。對于非 LPDDR4 信號,不應在 LPDDR4 禁止區域內的 DDR 信號層上布線。只有在通過接地層與 DDR 信號層隔離開來的其他層上布線時,非 LPDDR4 信號才能在該區域中布線。該區域的參考接地層中不允許有縫隙。此外,整個禁止區域中應存在實心 VDDS_DDR 電源平面。
