3.4 時域反射法 (TDR) 分析
許多設計修正旨在保持一致的布線阻抗，因此時域反射法 (TDR) 分析是用于評估設計質量的一種重要分析方法。下面繪制了布線阻抗與布線長度之間的函數關系，如圖 3-1 所示。

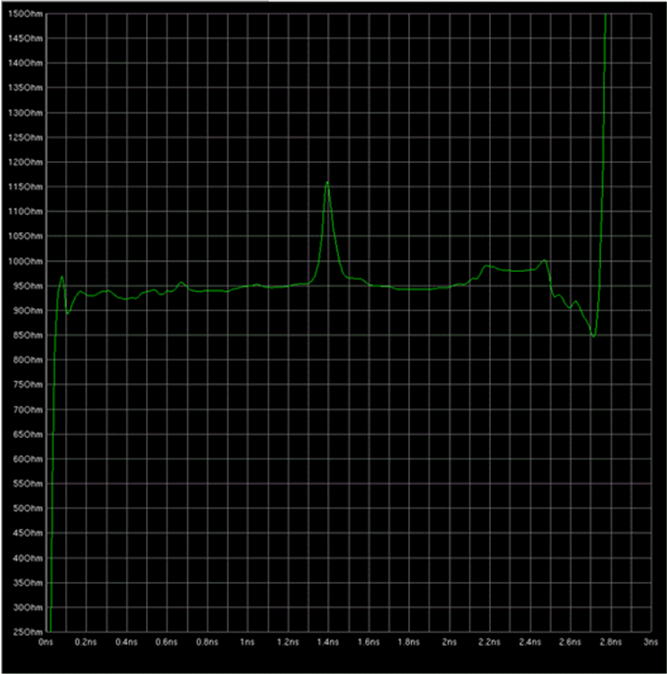

圖 3-1 阻抗不匹配的 TDR 圖示例如圖 3-1 所示，TDR 圖突出顯示了布線中從一端到另一端的阻抗不連續性。此方法依賴于來自布線遠端的反射波形。由于存在往返時間，圖中對應于布線中特定點的延遲實際上相當于該點到源的距離的 2 倍。在評估阻抗不連續性的原因時需要考慮到這一點。
可通過讀取由提取工具生成的 S 參數模型并在“時域”模式下對其進行評估來生成 TDR 圖。HyperLynx 等標準 EDA 仿真器可以執行此功能。建議優化設計，使其與標稱布線阻抗的偏差處于 ±5% 以內。
TDR 圖不是通過/失敗測試，而是側重于為檢查設計是否有合理機會實現所需性能提供指南。
