3.5.3.2 眼圖質量
應在 DRAM 引腳/BGA 處驗證數據寫入和 CA 總線仿真的 Vix_DQS 比率和 Vix_CK 比率。JEDEC 規范中的圖 3-4 說明了如何測量 Vix 比率以及定義比率要求。

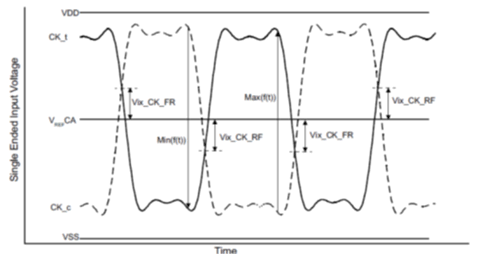

圖 3-4 眼圖質量的 Vix_CK 和 Vix_DQS 比率表 3-2 眼圖質量的 Vix_CK 和 Vix_DQS 比率
| 符號 | 數據速率 | 單位 | 注釋 | |||||
|---|---|---|---|---|---|---|---|---|
| 1600/1867 | 2133/2400/3200 | 3733/4266 | ||||||
| Vix_CK_ratio | - | 25 | - | 25 | - | 25 | % | (1)、(2) |
| Vix_DQS | - | 20 | - | 20 | - | 20 | % | (1)、(2) |
(1) Vix_CK_Ratio 由以下公式進行定義：Vix_CK_Ratio = Vix_CK_FR|Min(f(t))|
(2) Vix_CK_Ratio 由以下公式進行定義：Vix_CK_Ratio = Vix_CK_RF|Min(f(t))|
