2.12 數據組拓?fù)?/h2>對于 LPDDR4 的實現，數據線拓?fù)涫冀K是點對點的，并被分成四個不同的字節通道。建議在布線期間盡量減少層轉換。如果必須進行某個層轉換，則最好轉換到使用相同參考平面的層。如果無法滿足這一點，則確保附近有接地過孔，以允許返回電流在參考平面之間轉換。目標是為返回電流提供低電感路徑。為了優化偏差匹配，TI 建議在一個層上對單個數據布線組內的所有網進行布線，該組中的所有網都具有完全相同的過孔數量和相同的過孔套管長度。
DQSP 和 DQSN 線是作為一個差分對進行布線的點對點信號。圖 2-9 顯示了 DQSP/N 連接拓?fù)洹?/p>

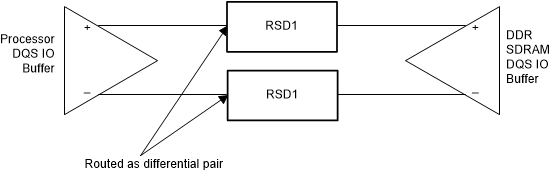

圖 2-9 LPDDR4 DQS 拓?fù)?/span>DQ 和 DM 線是作為單端進行布線的點對點信號。圖 2-10 顯示了 DQ 和 DM 連接拓?fù)洹?/p>
圖 2-10 LPDDR4 DQ/DM 拓?fù)?/span>在數據組拓?fù)渚W(wǎng)上不允許存在殘樁或終端。所有測試和探頭接入點必須排成一條直線，不得有任何分支或殘樁。
對于 LPDDR4 的實現，數據線拓?fù)涫冀K是點對點的，并被分成四個不同的字節通道。建議在布線期間盡量減少層轉換。如果必須進行某個層轉換，則最好轉換到使用相同參考平面的層。如果無法滿足這一點，則確保附近有接地過孔，以允許返回電流在參考平面之間轉換。目標是為返回電流提供低電感路徑。為了優化偏差匹配，TI 建議在一個層上對單個數據布線組內的所有網進行布線，該組中的所有網都具有完全相同的過孔數量和相同的過孔套管長度。
DQSP 和 DQSN 線是作為一個差分對進行布線的點對點信號。圖 2-9 顯示了 DQSP/N 連接拓?fù)洹?/p>

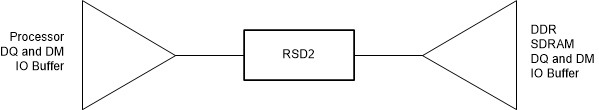

圖 2-9 LPDDR4 DQS 拓?fù)?/span>DQ 和 DM 線是作為單端進行布線的點對點信號。圖 2-10 顯示了 DQ 和 DM 連接拓?fù)洹?/p>
圖 2-10 LPDDR4 DQ/DM 拓?fù)?/span>在數據組拓?fù)渚W(wǎng)上不允許存在殘樁或終端。所有測試和探頭接入點必須排成一條直線，不得有任何分支或殘樁。
