3.6.2 布線
以下示例顯示了 10 層 PCB 設計示例上的 LPDDR4 時鐘和 CA 布線。時鐘以 70 歐姆的目標阻抗進行差分布線。為了使 T 分支與布線阻抗相匹配，阻抗需要加倍。這會帶來挑戰，因?yàn)樵谀承?PCB 堆疊中可能難以實現較高的阻抗。CA 信號的布線目標為 35 歐姆，T 分支的目標為源阻抗的兩倍。

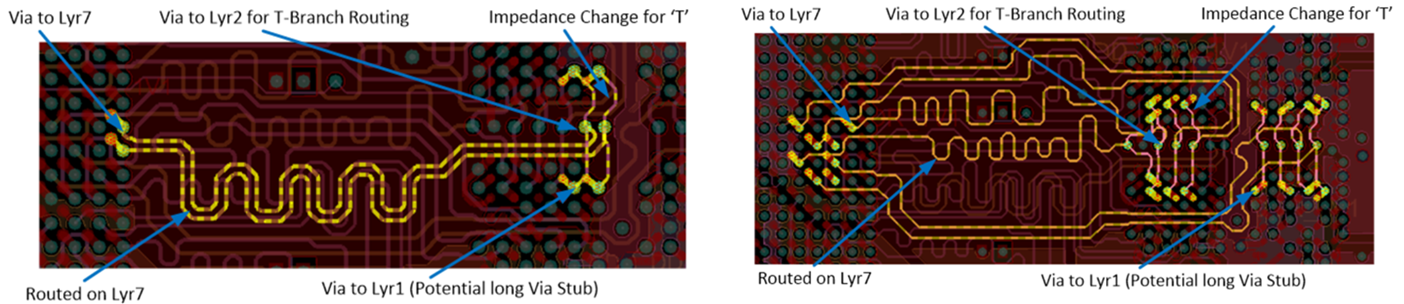

圖 3-8 LPDDR4 時鐘和 CA 布線示例 在同一個 10 層參考設計中，數據組在第 2 層和第 4 層上布線。由于具有最小過孔行程，使用了上部的層，從而更大限度降低了過孔電感和過孔之間的耦合。數據信號是點對點的，因此不需要 T 分支布線。

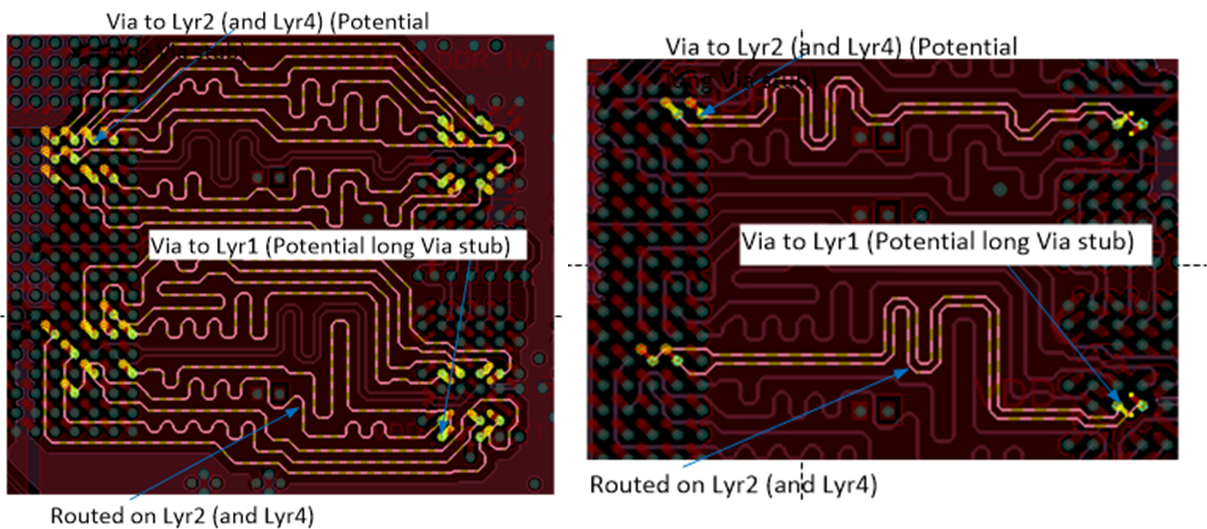

圖 3-9 LPDDR4 數據字節和 DQS 布線示例表 3-6 LPDDR4-4266 層影響性能（在焊盤上讀取）
| 布線層 | 過孔類型 | 背鉆 | EW 裕量 (ps) | EH 裕量 (mV) |
|---|---|---|---|---|
| L1、L12 | PTH | 否 | -7.10 | 56.72 |
| L1、L12 | PTH | 是 | -4.86 | 55.71 |
| L1、L3 | PTH | 否 | 5.70 | 40.29 |
| L1、L3 | PTH | 是 | 8.37 | 34.54 |
表 3-7 LPDDR4-4266 層影響性能（在焊盤上寫入）
| 布線層 | 過孔類型 | 背鉆 | EW 裕量 (ps) | EH 裕量 (mV) |
|---|---|---|---|---|
| L1、L12 | PTH | 否 | 17.42 | 39.22 |
| L1、L12 | PTH | 是 | 20.04 | 41.93 |
| L1、L3 | PTH | 否 | 27.66 | 41.37 |
| L1、L3 | PTH | 是 | 27.76 | 48.63 |
