3.5.3.4 模板報告
將捕獲與眼圖模板相關的最小抖動和噪聲容限。這些模板依賴于數據速率，包括：
- 用于功能測試的 SOC 芯片墊上的數據讀取眼圖模板
- DRAM 引腳/BGA 上用于合規性測試的數據寫入眼圖模板（JEDEC 規范）
- DRAM 引腳/BGA 上用于合規性測試的 CA 總線眼圖模板（JEDEC 規范）
仿真器應至少生成 2 組眼圖：
- Vref 設置為正方向 Vref_set_tol 字節偏移的最佳 Vref（JEDEC 規范中定義了 Vref_set_tol）
- Vref 設置為負方向 Vref_set_tol 字節偏移的最佳 Vref
系統級裕度是上面列出的所有眼圖測量中最壞情況下的噪聲和抖動裕度（跨 SSHT 和 FFLT 角）。對于在 DRAM 器件上捕獲的所有波形，應在 BGA 引腳和 DRAM 焊盤上計算裕度。
表 3-3 LPDDR4/4x 眼圖模板定義/要求
| 參數 | 模板形狀 | LPDDR4-3200 | LPDDR4-3733 | LPDDR4-4266 |
|---|---|---|---|---|
| CA 眼圖模板 TclVW | 矩形 (1) | 0.3UI (1) | (2) | 0.3UI (1) |
| CA 眼圖模板 VclVW | 矩形 (1) | 155mV (1) | (2) | 145mV (1) |
| 寫入眼圖模板 TdlVW | 矩形 (1) | 0.25UI (1) | (2) | 0.25UI (1) |
| 寫入眼圖模板 VdlVW | 矩形 (1) | 140mV (1) | (2) | 120mV (1) |
| 讀取眼圖模板 TdlVW | 菱形 | 0.61UI | 0.66UI | 0.7UI |
| 讀取眼圖模板 VdlVW | 菱形 | 140 mV | 120mV | 120mV |
(1) 從 JEDEC 規范復制：低功耗雙倍數據速率 4 (LPDDR4)。
(2) 相關詳細信息，請聯系 DRAM 供應商。
圖 3-5 至圖 3-7 顯示了所捕獲的波形中轉換為眼圖的眼圖模板定義。

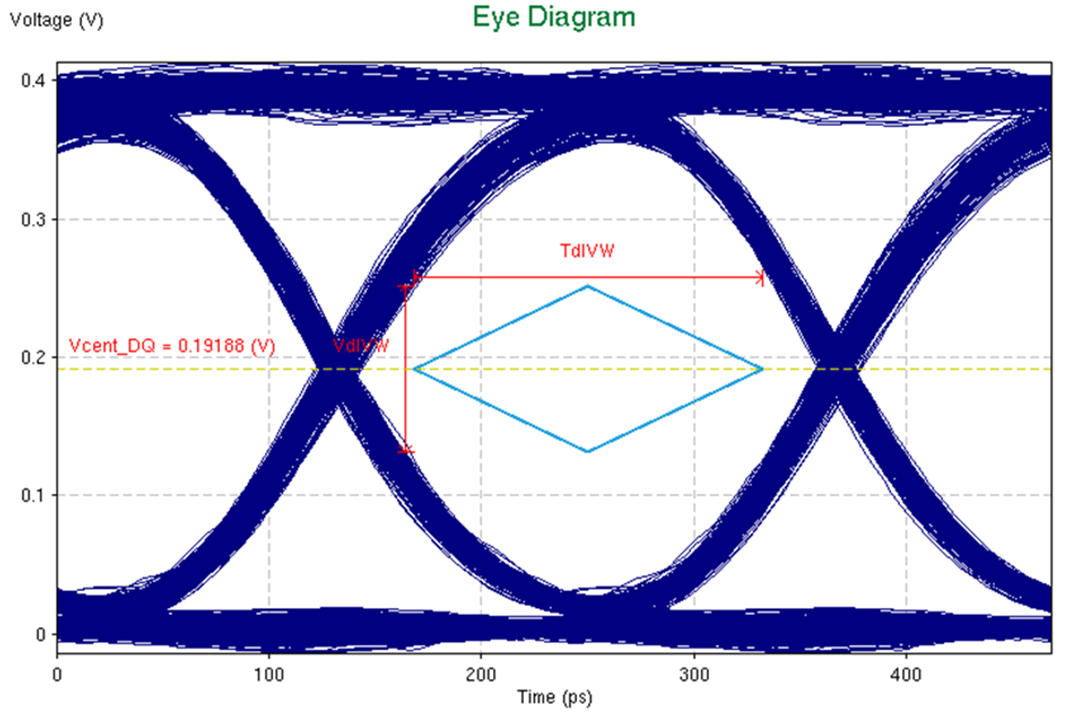

圖 3-5 具有菱形眼圖模板的樣例仿真 LPDDR4-4266 讀取眼圖

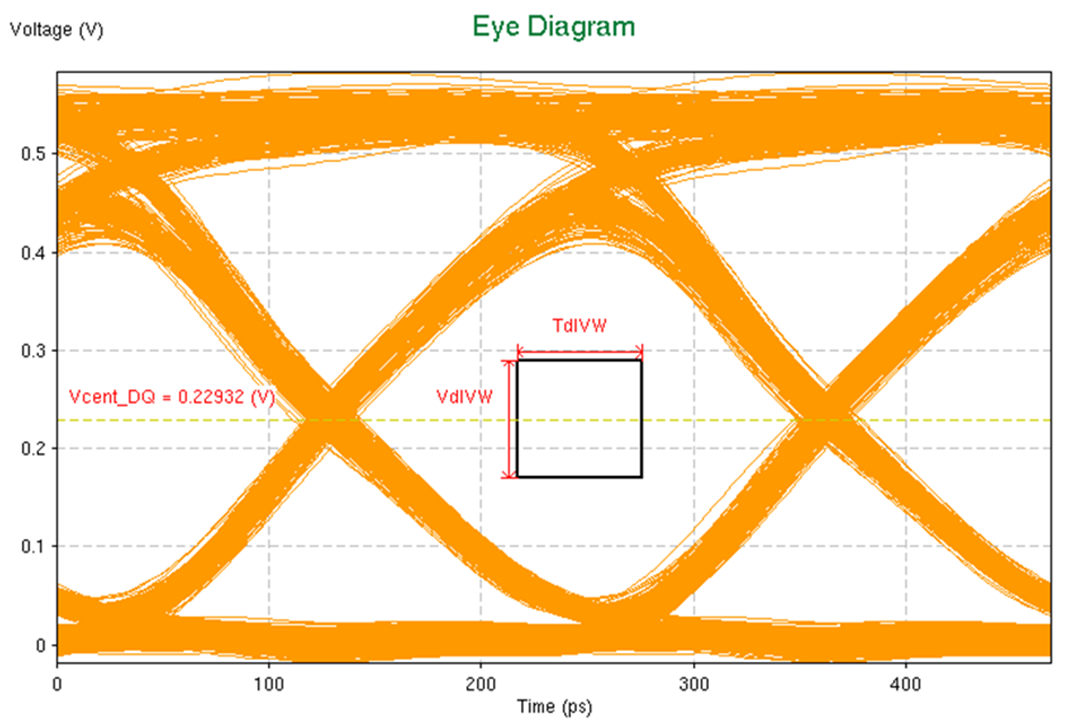

圖 3-6 具有矩形 JEDEC 眼圖模板的樣例仿真 LPDDR4-4266 寫入眼圖

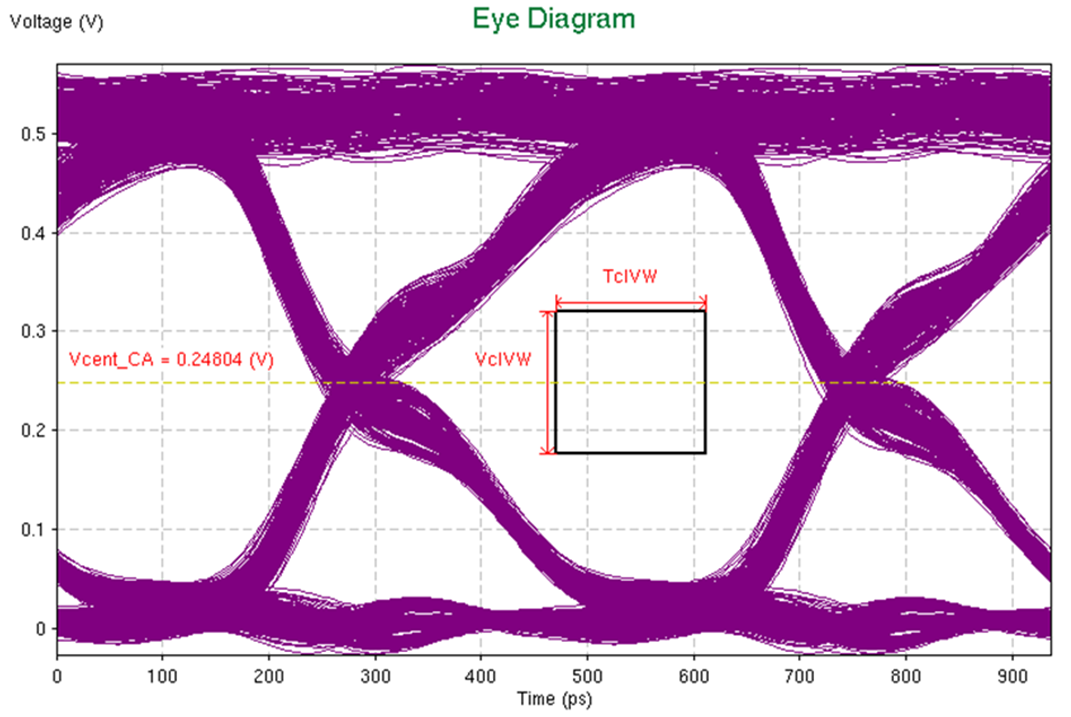

圖 3-7 具有矩形 JEDEC 眼圖模板的樣例仿真 LPDDR4-4266 CA 眼圖
