6 增量構建級別 1

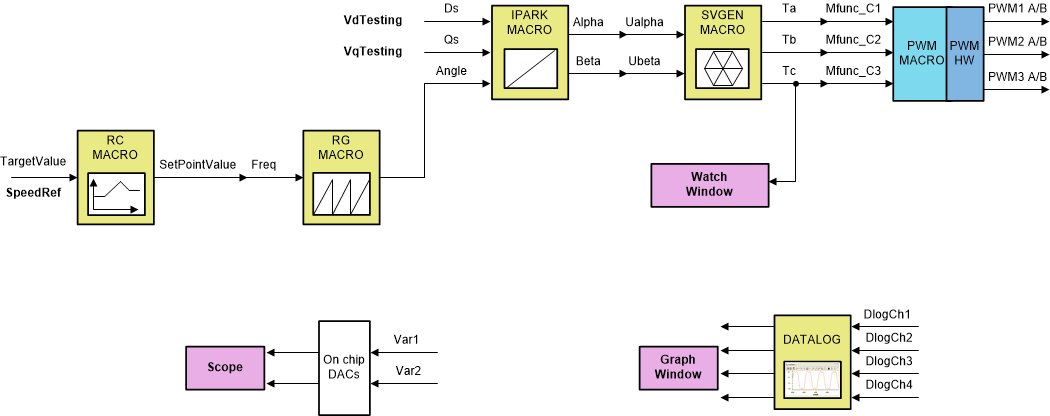

圖 6-1 顯示了構建級別 1 中所構建系統的方框圖。在此步驟中，請保持電機斷開連接。
圖 6-1 1 級方框圖假定 DesignDRIVE IDDK 用戶指南 中描述的負載和構建步驟已成功完成，本節將介紹“超簡短”系統檢出步驟，這些步驟用于確認系統中斷、外設和獨立于目標的逆向 Park 變換和空間矢量發生器模塊，以及 PWM 初始化和更新模塊的運行情況。
- 打開 fcl_f2838x_tmdxiddk_settings_cpu1.h 并通過將 BUILDLEVEL 設置為 FCL_LEVEL1 (#define BUILDLEVEL FCL_LEVEL1) 來選擇 1 級增量構建選項。
- 右鍵點擊工程名稱，然后點擊“Rebuild Project”（重建工程）。
- 編譯完成時，點擊 Debug （調試）按鈕，重置 CPU ，重新啟動，啟用實時模式，然后運行。

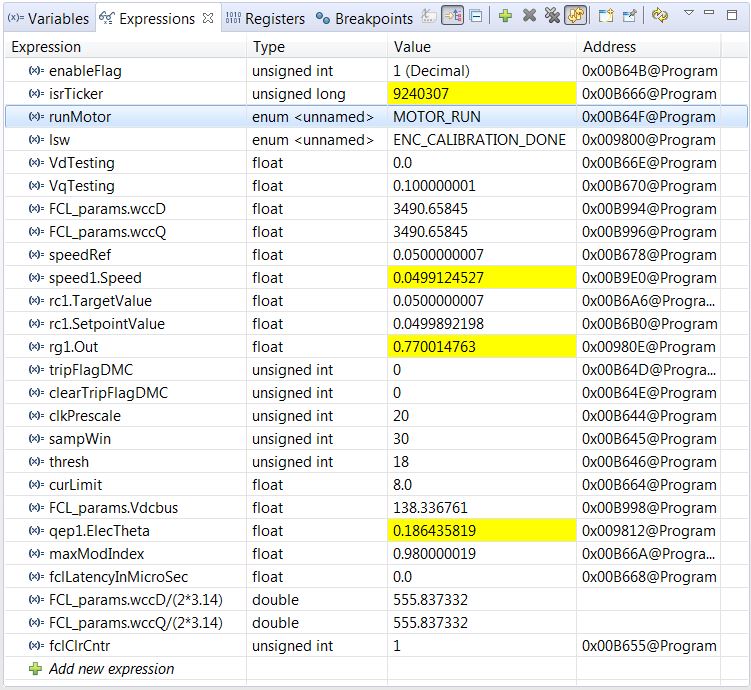

- 通過在“Expressions”（表達式）窗口中右鍵點擊并從調試目錄中導入 fcl_f2838x_tmdxiddk_vars_cpu1.txt 文件，將變量添加到“Expressions”（表達式）窗口。圖 6-2 顯示了從此文件導入到“Expressions”（表達式）窗口中的變量。暫時忽略針對變量顯示的值。
圖 6-2 構建級別 2 的表達式窗口 - 在“Watch”（觀察）窗口中將 enableFlag 設置為 1。在“Watch”（觀察）窗口中看到 isrTicker 變量遞增，可確認中斷正常運轉。
在軟件中，被調整的關鍵變量為：- speedRef：用于更改轉子速度（標幺值）。
- VdTesting：用于更改 d 軸電壓（標幺值）。
- VqTesting：用于更改 q 軸電壓（標幺值）。
