11.4 設置 GUI 以連接到目標平臺
兩個 GUI 采用相同的過程連接到目標平臺。使用 GUI 可實現根據目標平臺和開發計算機選擇適當?shù)脑O(shè)置。
下面列出了開始分析之前在 GUI 上要執行的操作：
- 數學模式：根據目標 C2000 開發平臺，選擇定點還是浮點選項。對于 F2837x 或更高版本的 C2000 MCU，請選擇“Floating Point”（浮點）選項
- controlCARD/LaunchPad 上的 USB 端口已連接到計算機以用于 JTAG，因此不需要其他連接。但是，若要獨立運行，需要將 USB 連接器連接到目標板。在 controlCARD/LaunchPad 上的 XDS100 仿真器中，除了 JTAG 鏈路外，還提供了 SCI 端口鏈路，而 GUI 會使用此鏈路連接到目標平臺的 SCI 端口。在 CCS 的調試環境使用 JTAG 時，GUI 也可以同時使用 SCI。
- 點擊右下角的 Setup（設置）按鈕。此時會彈開一個 Setup Connection（設置連接）窗口，如圖 11-4 所示。

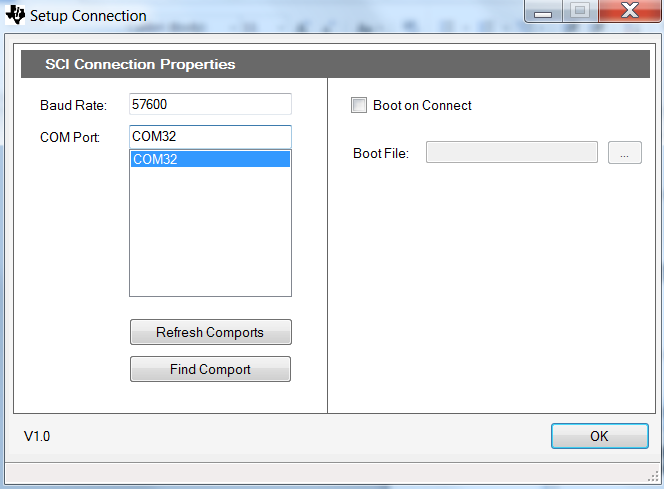

圖 11-4 GUI 設置圖 - 點擊“Refresh Comports”（刷新 Comport ）按鈕，使 Comport 號碼顯示在窗口中。
- 選擇代表與目標 C2000 板連接的 Comport。
- 取消選中“Boot on Connect”（啟動連接）
- 點擊“OK”（確定）按鈕
- 此時應該會建立與 MCU controlCARD/LaunchPad 的連接，并且 GUI 的顯示結果如圖 11-5 所示（在左下角顯示連接狀態）。

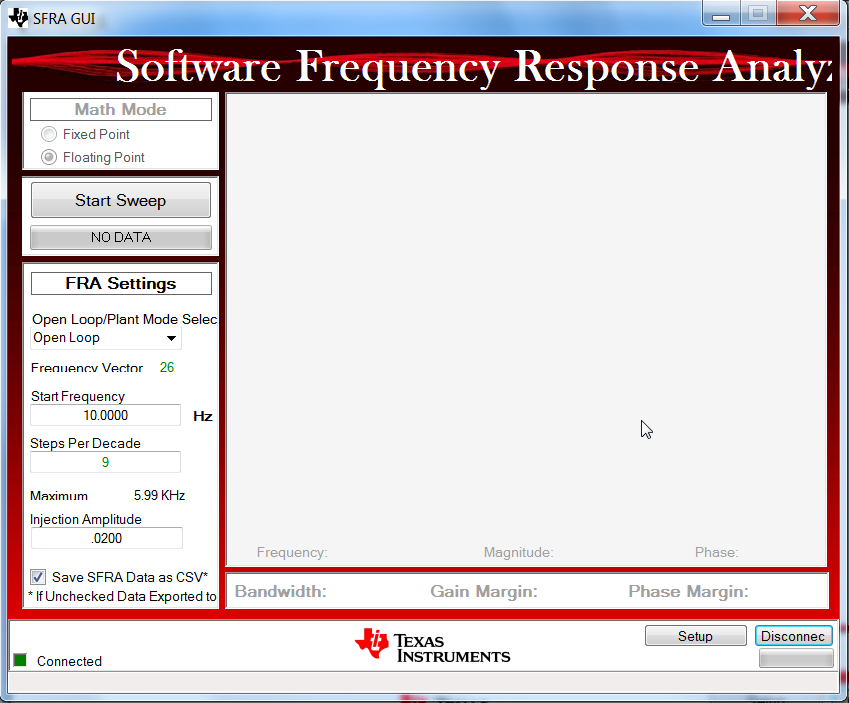

圖 11-5 連接到 C2000 MCU 的 SFRA GUI - “FRA Settings”（FRA 設置）面板顯示與頻率掃描相關的設置。這些值已從 C2000 器件中預先填充，可以保留原樣。
- 如前所述，在“FRA Settings”（FRA 設置）下的下拉菜單中（從 Open Loop 開始），有兩種外觀不同的 GUI 可選。
- 在 SFRA_GUI 中，使用此下拉菜單可選擇 Open Loop Model 或 Plant Model
- 在 SFRA_GUI_MC 中，使用此下拉菜單可選擇 Open Loop Model 或 Closed Loop Model
- 在各種頻率下對系統完成噪聲注入掃描后，此菜單可用。然后，您可以使用此菜單選擇并查看選擇的圖。
- 帶寬報告與前面提到的不同。SFRA_GUI_MC 中的開環圖顯示的是增益交叉頻率，而 SFRA_GUI 中顯示的是帶寬。
這樣就完成了 GUI 環境的初始設置。
