4 快速電流環路庫概述

數字電機控制系統存在的主要問題是，內部控制環路的傳輸滯后降低了系統的響應，從而影響系統在更高頻率和運行速度下的性能。解決此問題將有助于改善電流環路帶寬。但是，若要在不損失直流母線電壓利用率的情況下實現此目標，以下各項是必需的：

高計算能力
正確的控制外設組合
出色的控制算法

TMS320F2838x 提供必要的硬件支持來實現更高的性能，而在此實時控制器上運行的 TI FCL 庫則提供了必要的算法支持。MC SDK v2.01.00.00 及后續版本可提供源代碼。

為了提高電流環路的速度并優化電流環路的工作范圍，反饋采樣和 PWM 更新之間的延遲必須盡可能小，如圖 4-1 所示。實質上，在所示 PWM 載波周期內，在載波峰值處會發生系統采樣，并在 T_{PWM_update} 時間點更新由控制器輸出的 PWM 占空比。這樣可以大幅減少傳輸滯后并改善帶寬。但是，缺點是會失去用于計算逆變器 PWM 占空比新值的有效 PWM 時間窗口。此時間窗口被稱為消隱窗口。此消隱窗口越小，直流母線電壓利用率就越大，電機運行速度范圍也越大。

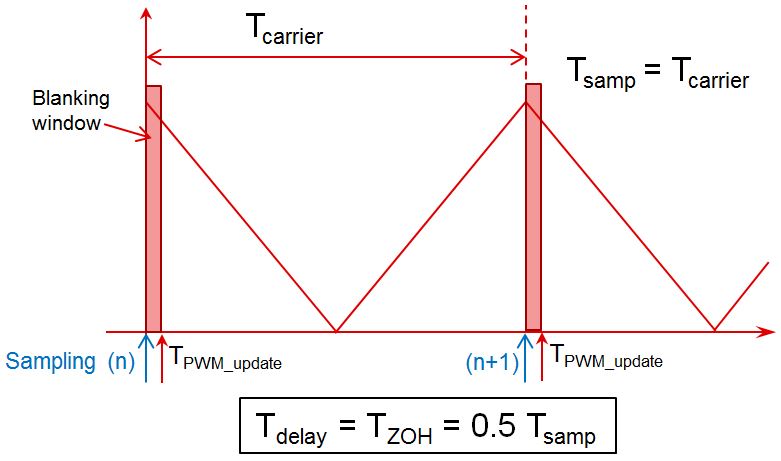

圖 4-1 反饋采樣和 PWM 更新之間的延遲時間

通常，在許多載波頻率為 10kHz 的應用中，不超過 2μs 的延遲是可以接受的。過去，此任務是將高端 FPGA、外部 ADC 和 MCU 結合使用來實現的。但是，C2000 具有相應的硬件支持功能（例如三角數學單元 (TMU)、CLA、高速 ADC 或 SDFM、單周期 ADC 讀取和 PWM 寫入），因此無需 FPGA 或外部 ADC 即可在此 MCU 上實現這種控制。

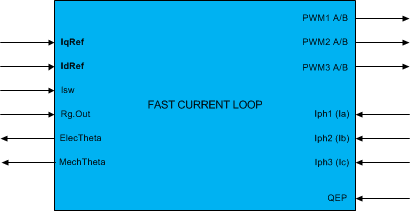

圖 4-2 快速電流環路庫方框圖

FCL 庫利用 F2838x MCU 中的以下特性：

TMU
四個高速 12 位或 16 位 ADC，或 Σ-Δ 濾波器模塊 (SDFM)
其他處理塊，例如 CLA

圖 4-2 展示了 FCL 庫及其輸入和輸出的方框圖。FCL 庫在 CPU、CLA 和 TMU 之間對算法進行了分區，旨在將延遲降低到 1.0μs 以內，小于可接受的 2.0μs。如果算法是以匯編語言編寫的，則可以進行進一步優化。

FCL 庫支持兩種類型的電流調節器，即標準 PI 控制器和復雜控制器。復雜控制器能夠以更快的速度提供比標準 PI 控制器更高的帶寬。兩種電流調節器均用于用戶評估。在示例工程中，可以通過適當設置 FCL_CNTLR 宏并研究電流調節器的比較結果來選擇電流調節器。

表 4-1 列出了 FCL API 函數及其說明。

表 4-1 FCL 接口函數匯總

API 函數	說明
uint32_t FCL_getSwVersion(void)	此函數返回 32 位常量，對于此版本，返回的值為 0x00000007。
void FCL_runComplexCtrl(void)	此函數在具有 QEP 編碼器和霍爾傳感器（使用 ADC）的 FCL 中執行復雜控制
FCL_runSDFMComplexCtrl(void)	此函數在具有 QEP 編碼器和分流電阻器（使用 SDFM）的 FCL 中執行復雜控制
void FCL_runAbsEncComplexCtrl(void)	此函數在具有典型絕對編碼器和霍爾傳感器（使用 ADC）的 FCL 中執行復雜控制
void FCL_runSDFMAbsEncComplexCtrl(void)	此函數在具有典型絕對編碼器和分流電阻器（使用 SDFM）的 FCL 中執行復雜控制
void FCL_runPICtrl(void)	此函數在具有 QEP 編碼器和霍爾傳感器（使用 ADC）的 FCL 中執行 PI 控制
void FCL_runSDFMPICtrl(void)	此函數在具有 QEP 編碼器和分流電阻器（使用 SDFM）的 FCL 中執行 PI 控制
void FCL_runAbsEncPICtrl(void)	此函數在具有典型絕對編碼器和霍爾傳感器（使用 ADC）的 FCL 中執行 PI 控制
void FCL_runSDFMAbsEncPICtrl(void)	此函數在具有典型絕對編碼器和分流電阻器（使用 SDFM）的 FCL 中執行 PI 控制
void FCL_runPICtrlWrap(void)	當使用 QEP 作為位置傳感器時，在 PI 控制模式下，在退出 ISR 之前，用戶應用程序在 FCL 結束時將調用此函數
void FCL_runAbsEncPICtrlWrap(void)	當使用絕對編碼器作為位置傳感器時，在 PI 控制模式下，在退出 ISR 之前，用戶應用程序在 FCL 結束時將調用此函數
void FCL_runQEPWrap(void)	此函數由用戶應用程序調用以結束 QEP 反饋過程。此函數僅在 FCL_LEVE2 中使用
void FCL_runComplexCtrlWrap(void)	當使用 QEP 作為位置傳感器時，在復雜控制器模式下，在退出 ISR 之前，用戶應用程序在 FCL 結束時將調用此函數
void FCL_runAbsEncComplexCtrlWrap(void)	當使用絕對編碼器作為位置傳感器時，在復雜控制模式下，在退出 ISR 之前，用戶應用程序在 FCL 結束時將調用此函數
void FCL_initPWM(uint32_t basePhaseU, uint32_t basePhaseV, uint32_t basePhaseW)	此函數用于初始化 PWM 以支持 FCL 運行，在初始化或設置過程中，用戶應用程序?qū)⒄{(diào)用此函數
void FCL_resetController(void)	調用此函數可以重置 FCL 變量，此函數在您需要停止電機并重新啟動電機時很有用
void FCL_initQEP(uint32_t baseA)	此函數對 eQEP 外設進行初始化以便連接到 QEP
void FCL_initADC(uint32_t resultBaseA, ADC_PPBNumber baseA_PPB, uint32_t resultBaseB, ADC_PPBNumber baseB_PPB, uint32_t adcBasePhaseW)	此函數對用于感測電機相電流的 ADC 進行初始化

如需了解該庫的更多信息，請參閱快速電流環路 MotorControl SDK 庫用戶指南，此文檔位于：

\ti\c2000\C2000Ware_MotorControl_SDK_2_01_00_00\libraries\fcl\docs。

FCL 的源代碼位于：

\ti\c2000\C2000Ware_MotorControl_SDK_2_01_00_00\libraries\fcl\source

注：該庫是以模塊化格式編寫的，如果滿足以下條件，則可以移植到使用 F2838x 器件的用戶平臺：

電機相電流反饋被讀入該庫內部變量。但是，可提供 D 軸和 Q 軸電流反饋。
用于控制電機 A 相、B 相和 C 相的 PWM 模塊鏈接到該庫。
連接到 QEP 傳感器的 QEP 模塊鏈接到該庫。
該庫使用 CLA 任務 1-4。這必須包含在用戶應用程序中。
編寫了獨立但相似的控制函數以用于高延遲 T-format 位置編碼器
編寫了類似的控制函數來進行 SDFM 電流感測
