6.1 SVGEN 測試
為使速度命令加快，此測試將 speedRef 值饋送到斜坡控制模塊中。斜坡模塊的輸出被饋送到斜坡發生器中，從而產生可生成正弦波的角度。該角度以及變量 VdTesting 和 VqTesting 饋送到逆向 Park 變換模塊中，然后再饋送到空間矢量調制模塊中以生成三相 PWM。
通過點擊 Tools --> Graph --> Dual Time，可以在調試環境中使用圖形工具查看空間矢量生成模塊的輸出。然后，在圖形窗口中點擊 Import（導入），然后找到并選擇：
\solutions\tmdxiddk379d\f2838x\debug\fcl_f2838x_tmdxiddk_graph1.graphProp
這樣將繪制兩個圖，分別表示 dlogCh1 和 dlogCh2 指向的變量。同樣，可以通過選擇以下工程來打開另一個圖：
solutions\tmdxiddk379d\f2838x\debug\fcl_f2838x_tmdxiddk_graph2.graphProp
這樣將繪制兩個圖，分別表示 dlogCh3 和 dlogCh4 指向的變量。

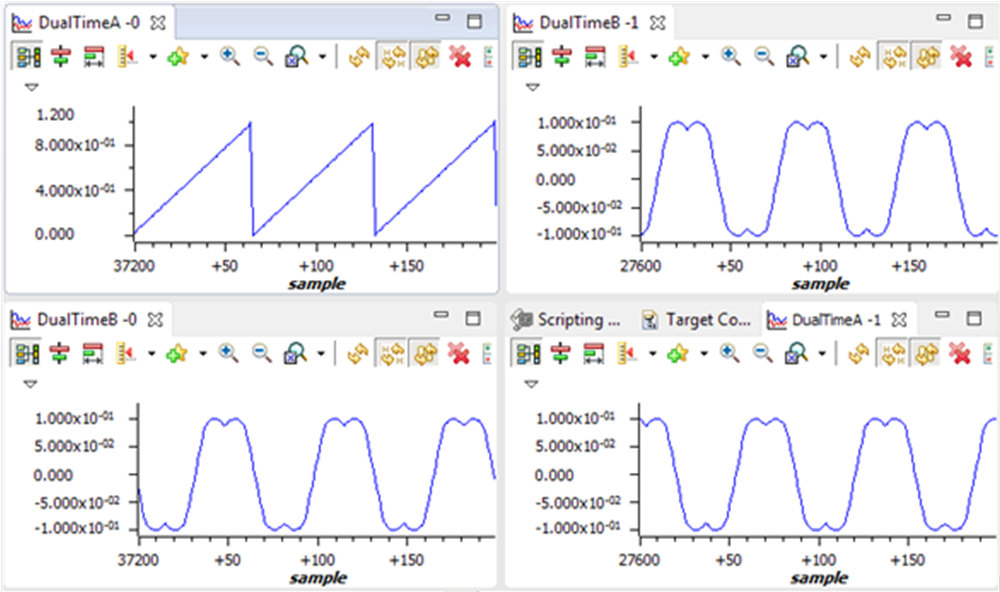

圖 6-3 電壓角以及 SVGEN Ta、Tb 和 Tc如圖 6-3 所示。這些是電壓矢量角，并且 A 相、B 相和 C 相的脈沖寬度值分別表示為 Ta、Tb 和 Tc，其中 Ta、Tb 和 Tc 波形均相差 120°。具體來講，Tb 比 Ta 滯后 120°，而 Tc 比 Ta 超前 120°。這些是根據 speedRef、VdTesting 和 VqTesting 的值生成的?？赏ㄟ^更改這些值來查看對波形的影響。檢查電路板上的 PWM 測試點來觀察 PWM 脈沖（PWM-1H 至 3H 和 PWM-1L 至 3L）并確保 PWM 模塊運轉正常。
