12.5 針對 ESC 的 ControlCard EEPROM 編程
首先驗證 TwinCAT 是否已發現 ESC，如Topic Link Label12.4所述。此外，在開始對此 EEPROM 進行編程之前，確保將 ESC XML 文件復制到 TwinCAT 目錄中。
- 將 ESI 文件（F2838x CM EtherCAT Slave (System).xml，位于 \solutions\tmdxiddk379d\f2838x\ssc_configuration）復制到 TwinCAT 目錄中（默認位置：C:\TwinCAT\3.1\Config\Io\EtherCAT）。如果 TwinCAT 已經打開，則必須關閉并重新打開它才能看到新的 XML 文件。
- 在 Visual Studio 解決方案資源管理器中，雙擊 Device 2 (EtherCAT) 下的 Box #（框 #）。
- TwinCAT 工程窗口應在解決方案資源管理器的右側打開，并具有一些選項卡，如“General”（常規）、“EtherCAT”等等
- 選擇 EtherCAT 選項卡，然后點擊 Advanced Settings（高級設置）
- 在新窗口中，展開 ESC Access（ESC 訪問）菜單，然后展開 E2PROM 菜單。點擊 Smart View（智能視圖）
- 點擊 Write E2PROM（寫入 E2PROM）并展開 Available EEPROM（可用 EEPROM）說明窗口中的 Texas Instruments Incorporated 菜單。
- 展開 TI C28xx Slave Devices（TI C28xx 從器件）并選擇 F2838x CM EtherCAT Slave。點擊 OK（確認）。
- Visual Studio 將指示正在對 EEPROM 進行編程。完成后，如果 Smart View（智能視圖）沒有使用新內容自動更新，您可以選擇 Read E2PROM（讀取 E2PROM）以讀回新編程的值。
- 此 CM 應用程序的產品代碼為 0x10003101
- 完成對 EEPROM 的編程后，斷開控制器并對其下電上電。

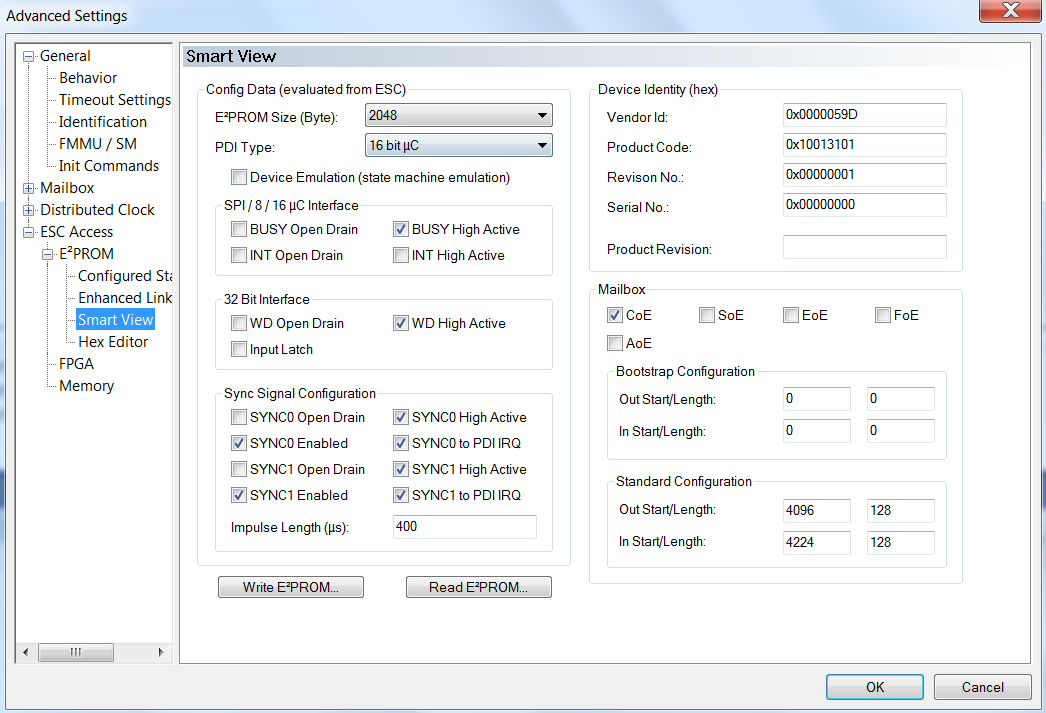

圖 12-4 TwinCAT EEPROM 窗口
