3 伺服驅動器中的電流環路

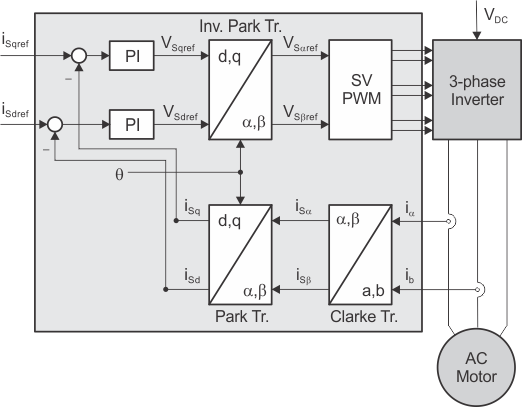

圖 3-1 展示了 FOC 伺服驅動器中使用的基本電流環路。
圖 3-1 針對交流電機的 FOC 基本系統配置測量了兩個電機相電流。這些測量值饋入 Clarke 變換模塊。此設計的輸出為 isα 和 isβ。這兩個電流分量以及轉子磁通位置是 Park 變換的輸入，此變換可以將它們轉換為 d 和 q 旋轉坐標系中的電流（isd 和 isq）。isd 和 isq 分量與基準 isdref（磁通基準）和 isqref（扭矩基準）相比較。此時，控制結構具有一個有意思的現象：通過簡單地改變磁通基準并獲得轉子磁通位置，可對同步或異步電機進行控制。在同步永磁電機中，轉子磁通是固定的，并由永磁體確定，因此無需產生轉子磁通。所以，在控制 PMSM 電機時，除了弱磁期間外，可以將 isdref 設置為零。
由于 ACIM 電機的運轉需要生成一個轉子磁通，磁通基準一定不能為零。這很方便地解決了經典控制結構的一個主要缺陷：異步至同步驅動的可移植性。扭矩命令 isqref 可以連接到速度調節器的輸出端。電流調節器的輸出為 Vsdref 和 Vsqref。這些輸出會應用于逆向 Park 變換。利用轉子磁通的位置，此設計生成 Vsαref 和 Vsβref，它們是固定正交坐標系中定子矢量電壓的分量。這些分量作為空間矢量 SVPWM 的輸入，SVPWM 的輸出是驅動逆變器的信號。
