7.6.2 位置編碼器方向驗證
DAC-C 上提供了測量出的或估算出的位置信息，而 DAC-B 上顯示用于執行開環電機控制的參考位置 (rg1.Out)。圖 7-3 顯示了 IDDK 上從 H10 發出的這些信號及其示波器圖。

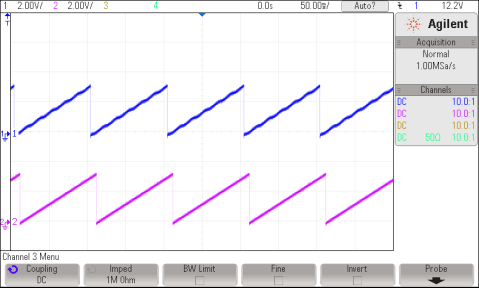

圖 7-3 參考角和轉子位置的示波器圖通道 2 的波形代表的是參考位置，而通道 1 的波形代表的是估算位置。位置估算值的波動表明電機在運行時有一些較小的速度振蕩。開環控制導致轉子位置和參考位置無法對齊。但是，必須確保估算角度變化方向與參考方向相同；否則，表明電機旋轉方向相反。為解決此問題，可以交換連接到電機的任意兩根電線，或按照軟件偽代碼中的方法逆轉角度估算（請參閱Equation1）。
為確保速度估算正確，請在“Expressions”（表達式）窗口中更改 speedRef 變量（如圖 7-4 所示）并檢查估算速度變量 speed1.Speed 是否遵循命令速度。這是永磁同步電機，是沒有轉差的，因此不管控制是不是開環的，運行速度都遵循命令速度。

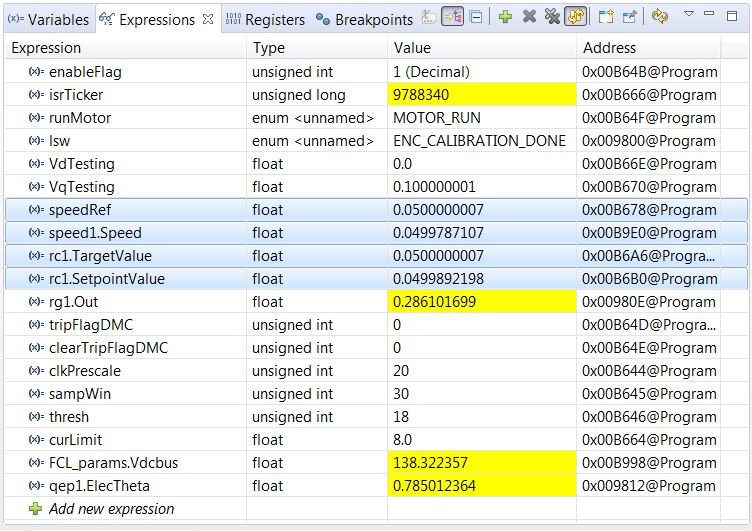

圖 7-4 表達式窗口測試完成時，減小總線電壓、使控制器脫離實時模式并對其進行復位，從而使系統安全停止。現在，電機停止運轉。
