11.5 運行 SFRA GUI
如果先前切斷了目標平臺的高壓 (HV) 電源輸入，請立即將其恢復。在調試環境中，要執行的步驟如下所示：
- 確認 sfraTestLoop 設置為 SFRA_TEST_D_AXIS 以便測試 Id 環路。
- 將 FCL_params.wccD 設置為所需的值（在限制范圍內）（對 Q 軸執行測試時，請針對 Q 軸調整此參數 - FCL_params.wccQ）
- 設置 speedRef = 0.05（以 pu 為單位，1pu = 250Hz），然后設置 runMotor = MOTOR_RUN 以運行電機。現在，電機軸應開始旋轉并以命令的速度穩定下來。
- 狀態機變量 (lsw) 會按順序自動增加，其狀態如下：
- lsw = ENC_ALIGNMENT --> 將電機的轉子鎖定為與定子 A 相對齊
- lsw = ENC_WAIT_FOR_INDEX --> 電機處于運行模式并等待 QEP Index 脈沖的第一個實例（僅在使用 QEP 編碼器時適用）
- lsw = ENC_CALIBRATION_DONE --> 電機處于運行模式 -（表示出現 QEP Index 脈沖，并在使用 QEP 時完成校準或在使用其他編碼器時完成校準）
- 現在，通過點擊 GUI 中的“Start Sweep”（開始掃描）按鈕，可以調用 GUI 來進行 D 軸電流環路的頻率掃描。掃描進度將由標記為“NO DATA”（無數據）的位置中的綠色條表示。
- 頻率掃描全部完成后，將計算波特圖并顯示結果（如圖 11-6 和圖 11-7 所示）。
- GUI 還會計算并顯示環路帶寬、增益裕度和相位裕度。
- 如果需要，可以通過在不同的速度和負載條件下更改 FCL_params.wccD 來重復該測試。
- 若要斷開 GUI，請點擊 GUI 上的“Disconnect”（斷開）按鈕。
- 若要停止電機，請降低高壓直流輸入電壓并將 runMotor 設置為 MOTOR_STOP。
- 電機停止后，使控制器退出實時模式并進行復位。

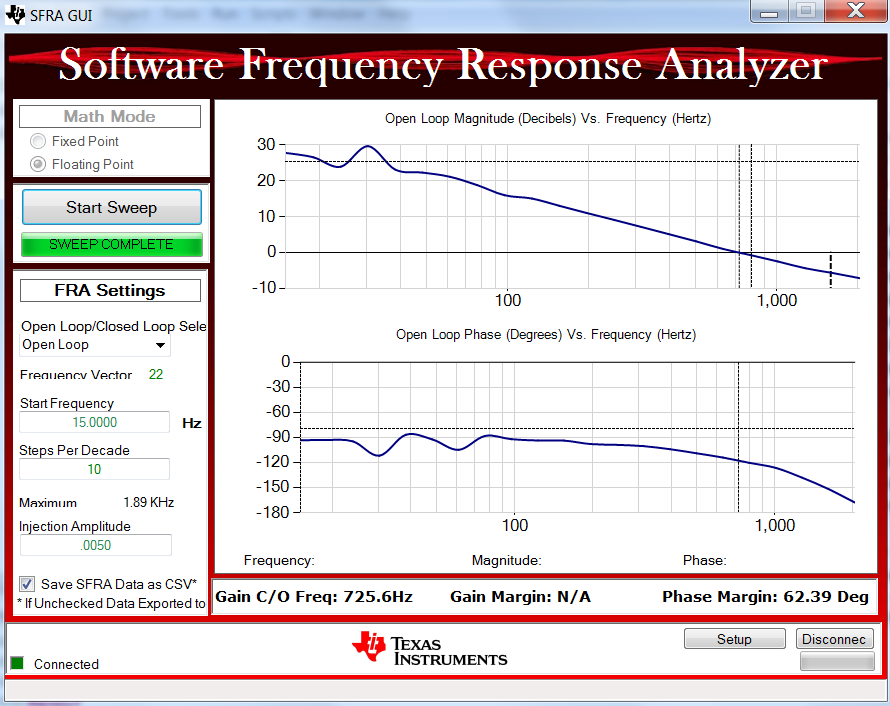

圖 11-6 顯示幅度和相角的電流環路 SFRA 開環波特圖

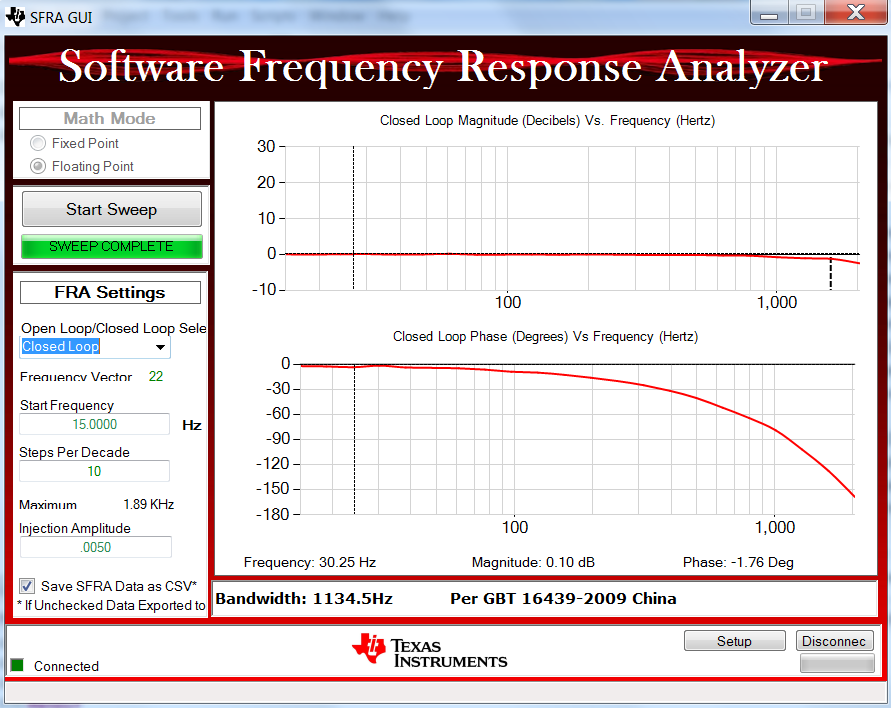

圖 11-7 顯示幅度和相角的電流環路 SFRA 閉環波特圖
