3. Verwendung von AMC3311 zur Stromversorgung des AMC23C11 für isolierte Sensorik und Fehlererkennung
  1. Anwendungshinweis

Designziele

Nennstrom	überstrompegel	Highside-Stromversorgung	Low-Side-Stromversorgung	Einschwingzeit
50 A	55 A	3 V–27 V	2,7 V–5,5 V	≤ 1000 ns

Designbeschreibung

Dieser isolierte bidirektionale Hochgeschwindigkeits-überstromerkennungsschaltkreis ist mit dem AMC23C12 implementiert. Der AMC23C12 verfügt über einen isolierten Fensterkomparator und einen einstellbaren Schwellwert über eine feste interne Pr?zisionsstromquelle und einen vom Benutzer ausw?hlbaren Widerstand. Dieser Schaltkreis ist für die schnelle Erkennung von überstromsituationen ausgelegt und erm?glicht dem Controller die Deaktivierung der Pulsweitenmodulationssteuerung (PWM) von Hochgeschwindigkeitsschaltern, die in Motorsteuerungen, Traktionswechselrichtern und anderen industriellen Steuerungssystemen verwendet werden.

Schaltplan für überstromschutz

Designhinweise

Um Fehler zu minimieren, w?hlen Sie einen Pr?zisions-Shunt-Widerstand (R₁) und den Widerstand zur Schwellenwerteinstellung (R₂).
Der AMC23C12 wird von der Gate-Treiber-Stromversorgung oder Highside-Hilfsquelle mit bis zu 27 V gespeist.
W?hlen Sie den Shunt-Widerstand und die Widerst?nde zur Schwellenwerteinstellung im Fensterkomparator-Betriebsmodus so aus, dass sie den Nennstrom- und überstrombegrenzungen entsprechen.

Designschritte

Bestimmen Sie die Gr??e des Shunt-Widerstands anhand des nominalen Strompegels. Der Shunt-Widerstand ist für 50 mV am Eingangspin ausgelegt.
$R_{1} = (\frac{50 m V}{50 A}) = 1.0 m Ω$
Bestimmen Sie den Wert von R2 anhand des gewünschten Strompegels unter Verwendung der internen 100 μA-Quelle und des gewünschten Ausl?sepegels von 55 A mit einem 1 mΩ-Shunt für 55 mV am Eingang des Fensterkomparators.
$R_{2} = (\frac{55 m V}{100 μ A}) = 550 Ω$
- Mit dem Analog Engineers Calculator betr?gt der E96-Widerstands-Wert, der 550 Ω am n?chsten kommt, 549 Ω.
Optional – W?hlen Sie eine 27 V-Zenerdiode aus, um den AMC23C12 vor Spannungen zu schützen, die gr??er als die empfohlene Betriebsspannung sind.

überarbeiteter überstromschutz-Schaltplan

Design-Simulationen

Die folgenden Abbildungen sind SPICE-Simulationen des überstromschutzschaltkreises. Die Simulationen zeigen die Zeit bis zum Ausl?sen der Flanken, die etwa 360 ns betr?gt.

Einschwingverhalten der überstromschutzsimulation

Einschwingverhalten der überstromschutzsimulation – steigend

Einschwingverhalten der überstromschutzsimulation – abfallend

Designergebnisse

Die folgenden Abbildungen zeigen die Wellenformerfassung des physischen Schaltkreises. Wellenform der überstromschutzschaltung zeigt den Ausgang in Leitung 1 bezogen auf den Eingang in Leitung 3. Wellenform der überstromschutzschaltung – steigend zeigt die steigende Flanke der Ausgangsleitung 1 und die Zeitverz?gerung vom ausgel?sten Strom zum Ausgang. Wellenform der überstromschutzschaltung – abfallend zeigt die abfallende Flanke der Ausgangsleitung 1 und die Zeitverz?gerung vom ausgel?sten Strom zum Ausgang.

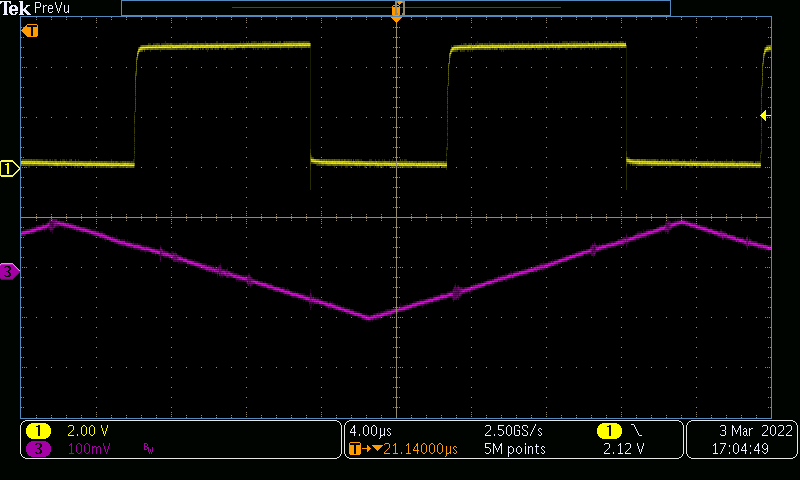

Wellenform der überstromschutzschaltung

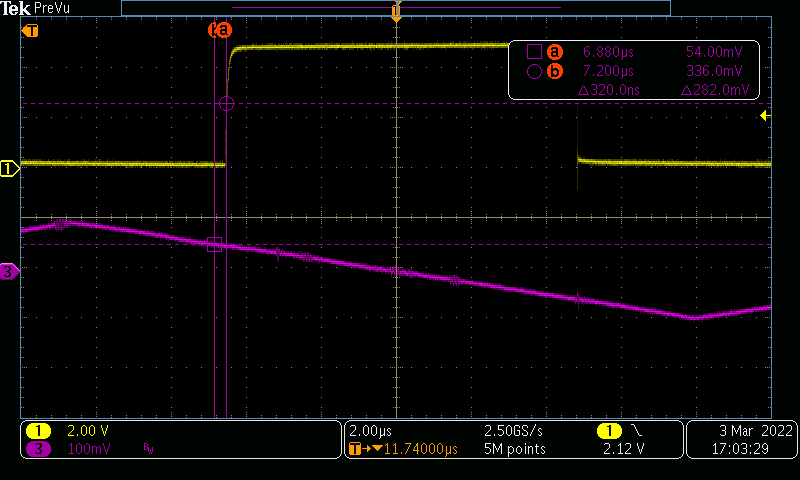

Wellenform der überstromschutzschaltung - steigend

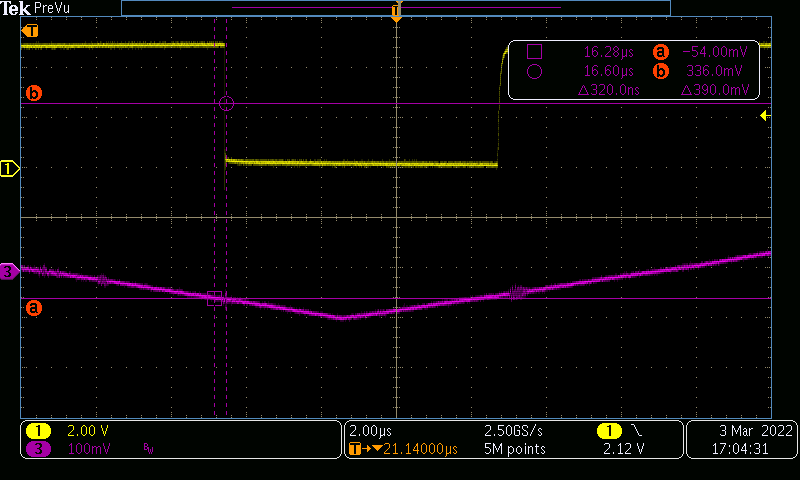

Wellenform der überstromschutzschaltung – abfallend

Design vorgestellter Bausteine

Baustein	Wichtigste Leistungsmerkmale	Baustein-Link
AMC23C12	Gro?er High-Side-Versorgungsspannungsbereich: 3 V bis 27 V Low-Side-Versorgungsspannungsbereich: 2,7 V bis 5,5 V Einstellbarer Schwellenwert: Fensterkomparatormodus: ±20 mV bis ±300 mV Positiver Komparatormodus: 600 mV bis 2,7 V Referenz für Schwellenwertanpassung: 100 μA, ±2 % Ausl?seschwellenfehler: ±1 % (max.) bei 250 mV Ausbreitungsverz?gerung: 290 ns (typ.) Hoher CMTI-Wert: 55 kV/μs (min.) Open-Drain-Ausgang mit optionalem Haltespeichermodus Sicherheitsrelevante Zertifizierungen: Verst?rkte 7000 V-_PK-Isolierung gem?? DIN VDE V 0884-11 Isolierung mit 5000 V_RMS für 1 Minute pro UL1577 Vollst?ndig spezifiziert für den erweiterten industriellen Temperaturbereich: -40 °C bis +125 °C	Baustein: AMC23C12 ?hnliche Bausteine: Isolierte Verst?rker

Baustein

Wichtigste Leistungsmerkmale

Baustein-Link

AMC23C12

Gro?er High-Side-Versorgungsspannungsbereich: 3 V bis 27 V
Low-Side-Versorgungsspannungsbereich: 2,7 V bis 5,5 V
Einstellbarer Schwellenwert:
- Fensterkomparatormodus: ±20 mV bis ±300 mV
- Positiver Komparatormodus: 600 mV bis 2,7 V
Referenz für Schwellenwertanpassung: 100 μA, ±2 %
Ausl?seschwellenfehler: ±1 % (max.) bei 250 mV
Ausbreitungsverz?gerung: 290 ns (typ.)
Hoher CMTI-Wert: 55 kV/μs (min.)
Open-Drain-Ausgang mit optionalem Haltespeichermodus
Sicherheitsrelevante Zertifizierungen:
- Verst?rkte 7000 V-_PK-Isolierung gem?? DIN VDE V 0884-11
- Isolierung mit 5000 V_RMS für 1 Minute pro UL1577
Vollst?ndig spezifiziert für den erweiterten industriellen Temperaturbereich: -40 °C bis +125 °C

Baustein: AMC23C12

?hnliche Bausteine: Isolierte Verst?rker

Designreferenzen

Eine umfassende Schaltkreisbibliothek von TI finden Sie in Analog Engineer's Circuit Cookbooks.

Texas Instruments, AMC23C12 schnell ansprechender, verst?rkter isolierter Fensterkomparator mit einstellbarem Schwellenwert und Latch-Funktion, Datenblatt
