8.3.7.2.5 1PPS 輸入的相位有效監控器
相位有效監控器專為 1PPS 輸入驗證而設計，因為頻率和窗口檢測器不支持這種低頻。相位有效監控器使用窗口檢測器來驗證在標稱時鐘周期 (TIN) 加上可編程抖動閾值 (TJIT) 內到達的 1PPS 輸入脈沖。當輸入脈沖在計數器窗口 (TV) 內到達時，脈沖被視為有效，并會清除相位有效標志。當輸入脈沖未在 TV 之前到達（由于脈沖缺失或延遲）時，則會立即設置標志以認定輸入不合格。TJIT 必須設置為大于最壞情況下的輸入周期間抖動。
相位有效寄存器設置對于 1PPS ppm 誤差閾值檢測也有效。請注意，TJIT 還會影響最壞情況下允許的 ppm 誤差。例如：High_Jitter_Freq = 1/(TIN - TJIT)，則最大輸入允許的 ppm 誤差 = (High_Jitter_Freq - Expected_Freq) / Expected_Freq × 1e6。

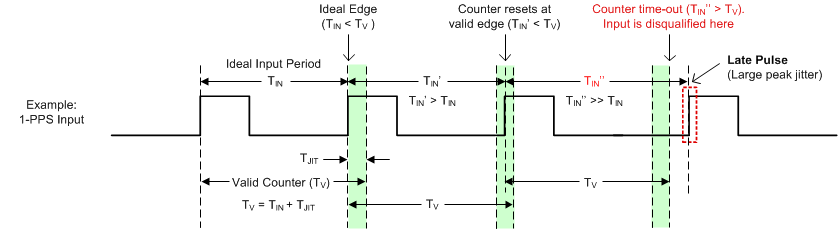

圖 8-19 1PPS 輸入窗口檢測器示例
