8.3.7.2.4 矮脈沖監控器（早期檢測）
矮脈沖監控器使用窗口檢測器來驗證在標稱時鐘周期減去可編程早期窗口閾值 (TEARLY) 內到達的輸入時鐘脈沖。當輸入脈沖在 TEARLY 之后到達時，該脈沖被視為有效，并會清除矮脈沖標志。當早期或矮輸入脈沖在 TEARLY 之前到達時，該監控器會立即設置標志以認定輸入不合格。
通常，TEARLY 必須設置為小于輸入的最短時鐘周期（包括周期間抖動）。早期脈沖監控器可以充當粗略頻率檢測器，其檢測速度比 ppm 頻率檢測器更快。在 2kHz 和 fVCO/12 之間的輸入頻率下支持早期脈沖監測器，超出此頻率范圍時必須將其禁用。
用戶必須啟用時鐘缺失檢測才能使用早期時鐘檢測功能。早期時鐘檢測功能無法單獨啟用。

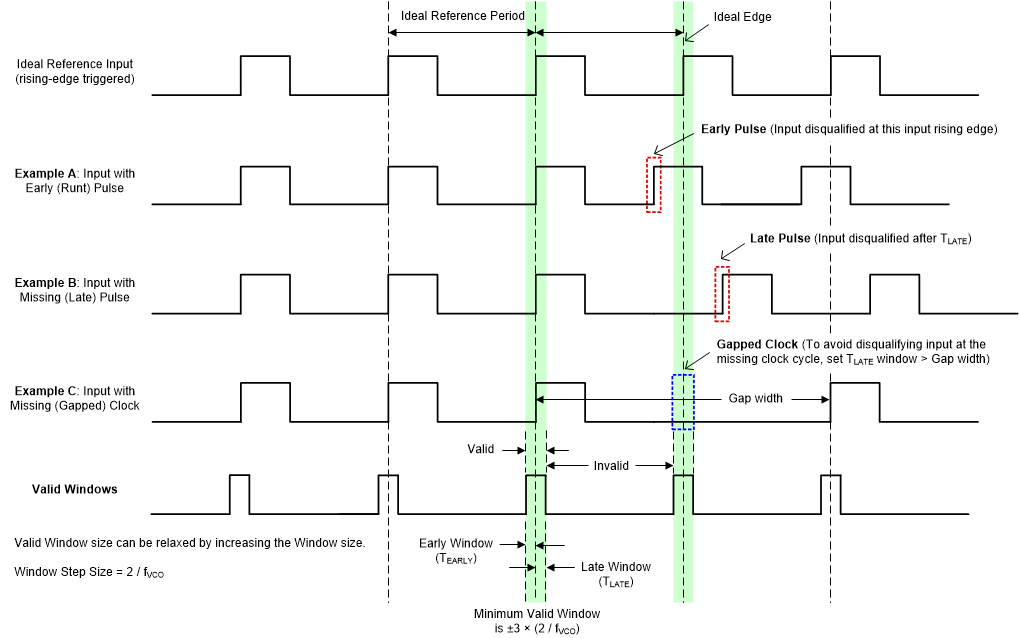

圖 8-18 早期和晚期窗口檢測器示例
