6.7 典型特性

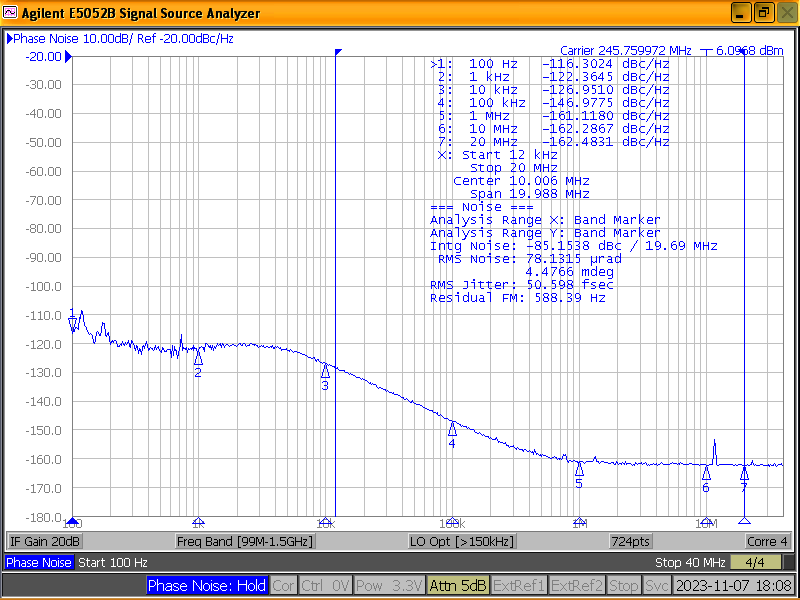

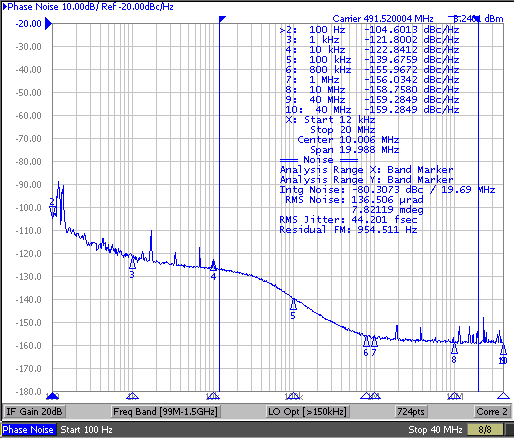

| 抖動 = 44fs RMS（12kHz 至 20MHz） |
| fBAW APLL = 2457.6MHz |

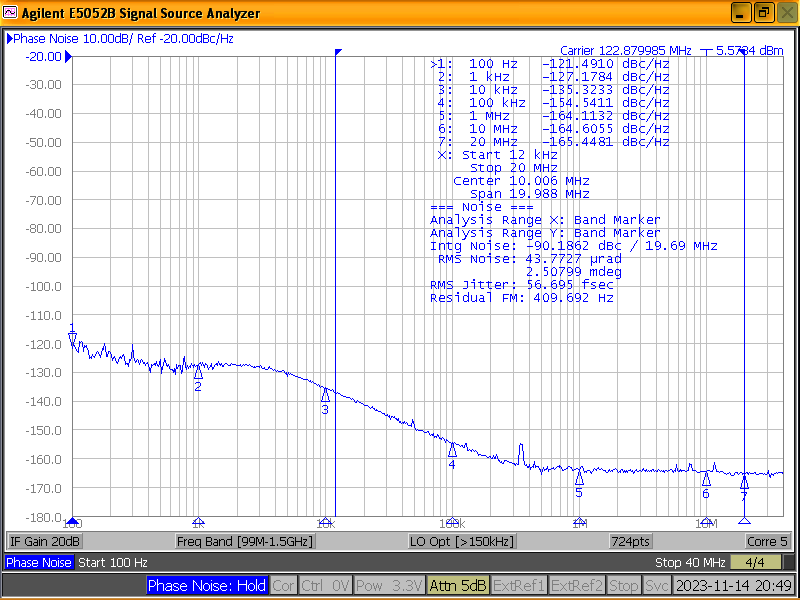

| 抖動 = 57fs RMS（12kHz 至 20MHz） |
| fBAW APLL = 2457.6MHz |
A.

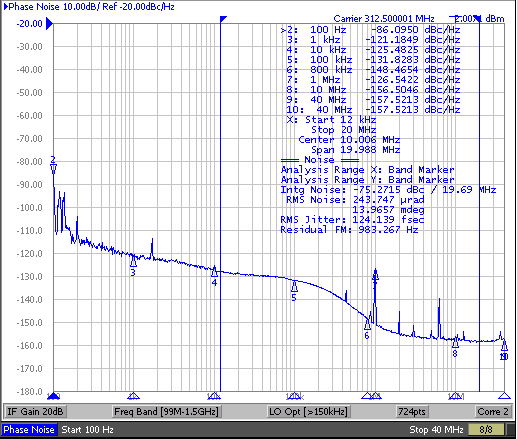

圖 6-12 APLL2 的 312.5MHz HSDS 輸出
| 抖動 = 101fs RMS（12kHz 至 20MHz） |
| fAPLL2 = 5800.78125MHz |
| 抖動 = 100fs RMS（12kHz 至 20MHz） |
| fAPLL2 = 5836.8MHz |
| 抖動 = 230fs RMS（12kHz 至 20MHz） |
| fAPLL1 = 5200MHz |
| 抖動 = 51fs RMS（12kHz 至 20MHz） |
| fBAW APLL = 2457.6MHz |
| 抖動 = 98fs RMS（12kHz 至 20MHz） |
| fAPLL2 = 5800.78125MHz |
| 抖動 = 103fs RMS（12kHz 至 20MHz） |
| fAPLL2 = 5950MHz |
| 抖動 = 101fs RMS（12kHz 至 20MHz） |
| fAPLL2 = 5598.72MHz |
A.

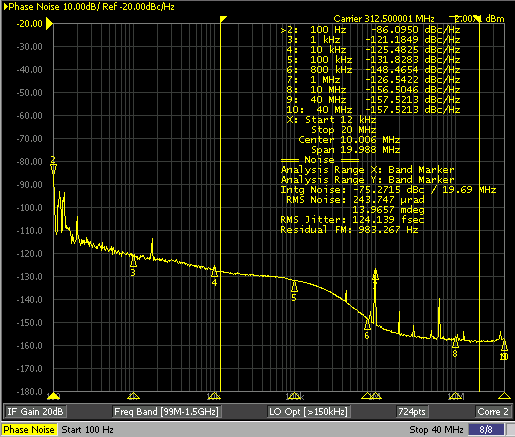

圖 6-17 APLL1 的 312.5MHz HSDS 輸出
| 抖動 = 345fs RMS（12kHz 至 20MHz） |
| fAPLL1 = 5200MHz |
圖 6-20 SYSREF/1PPS 延遲線性度與模擬延遲代碼 2
圖 6-22 SYSREF/1PPS 延遲線性度與模擬延遲代碼 4
圖 6-21 SYSREF/1PPS 延遲線性度與模擬延遲代碼 3
圖 6-23 SYSREF/1PPS 延遲線性度與模擬延遲代碼 5
