8.5.2.3 I2C 串行接口
當 GPIO1 = 0 時，該器件作為 I2C 客戶端運行，支持 100kHz（標準模式）和 400kHz（快速模式）的總線速率。只要滿足其他 I2C 規格，便可以使用較低的總線速率。
7 位 I2C 地址的五個 MSB 在啟動時從 EEPROM 初始化，請參閱使用直接寫入方法或混合方法進行 EEPROM 編程 以及I2C 地址和 EEPROM 修訂版本號的五個 MSB。
I2C 地址的兩個 LSB 在啟動時由 SCS_ADD 引腳狀態定義。
表 8-13 展示了 I2C 地址選項，這些選項基于 I2C 地址的五個 MSB 的 EEPROM 默認值和 SCS_ADD 狀態。
表 8-13 I2C 地址選項
| I2C 地址的 5 個 MSB（出廠默認設置） | SCS_ADD 引腳狀態 | I2C 地址的 2 個 LSB | I2C 地址 |
|---|---|---|---|
| 0x19 | 低 | 0 | 0x64 |
| 0x19 | Vmid | 2 | 0x66 |
| 0x19 | 高 | 1 | 0x65 |

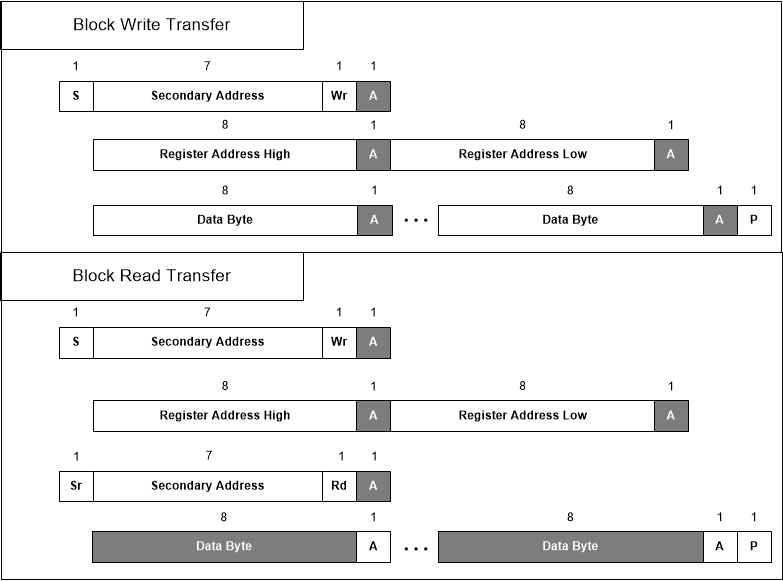

圖 8-45 I2C 字節寫入和讀取傳輸
