ZHCSWQ7A June 2024 – December 2024 TDA4APE-Q1 , TDA4VPE-Q1
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。
編號 | 參數 | 說明 | 最小值 | 最大值 | 單位 |
---|---|---|---|---|---|

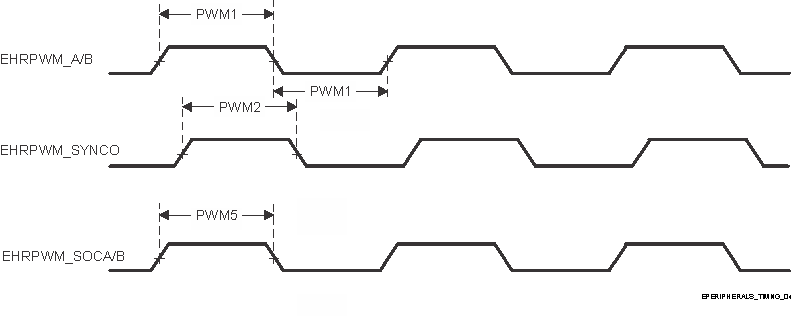

PWM1 | tw(pwm) | 脈沖持續時間,EHRPWM_A/B 高電平或低電平 | P-3(1) | ns | |
PWM2 | tw(syncout) | 脈沖持續時間,EHRPWM_SYNCO | P-3(1) | ns | |

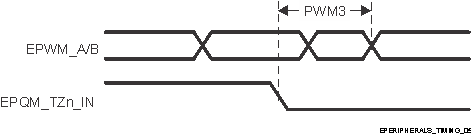

PWM3 | td(tzL-pwmV) | 延遲時間,EHRPWM_TZn_IN 下降沿到 EHRPWM_A/B 有效 | 11 | ns | |

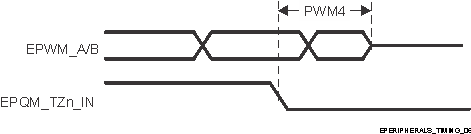

PWM4 | td(tzL-pwmZ) | 延遲時間,EHRPWM_TZn_IN 下降沿到 EHRPWM_A/B 高阻態 | 11 | ns | |
PWM5 | tw(soc) | 脈沖持續時間,EHRPWM_SOCA/B | P-3(1) | ns |
