ZHCSWQ7A June 2024 – December 2024 TDA4APE-Q1 , TDA4VPE-Q1
PRODUCTION DATA
請參考 PDF 數(shù)據(jù)表獲取器件具體的封裝圖。

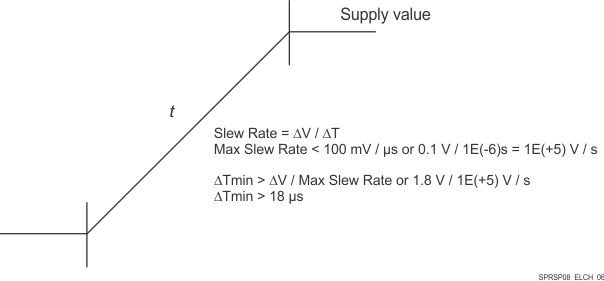

為了維持內(nèi)部 ESD 保護器件的安全工作范圍,TI 建議將電源的最大壓擺率限制為小于 100mV/μs,如圖 6-2 所示。例如,1.8V 電源的斜坡時間應(yīng) > 18μs,以確保壓擺率 < 100mV/us。
圖 6-2 介紹了器件中的電源壓擺率要求。
